BRAKE CALIPER - FRONT

BRAKES

7

REPAIR

Refit

11. Position modulator to mounting bracket and

connect multiplug.

12. Fit modulator to mounting bracket and tighten

nuts to 9 Nm (7 lbf.ft) .

13. Connect 2 multiplugs to rear of modulator.
14. Remove plugs from brake pipes and modulator.
15. Clean brake pipe unions.
16. Connect brake pipe unions to modulator

ensuring pipes are connected to their correct
ports.

17. Tighten all unions to 14 Nm (10 lbf.ft) .
18. Bleed brake system. See Adjustment.

NOTE: To ensure correct operation, the
ABS system MUST be tested using
TestBook.

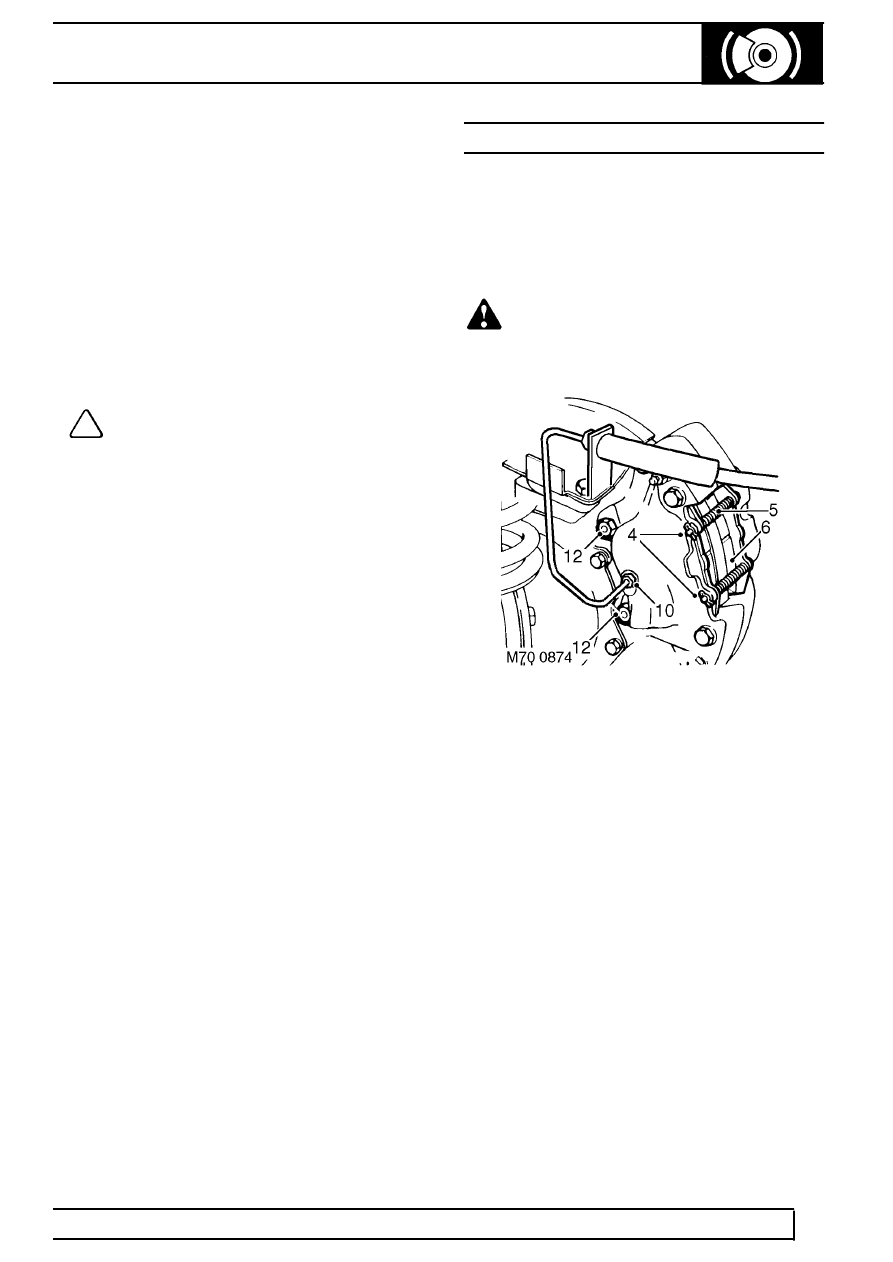

BRAKE CALIPER - FRONT

Service repair no - 70.55.02

Remove

1. Loosen front road wheel nuts.
2. Raise front of vehicle.

WARNING: Support on safety stands.

3. Remove road wheel.

4. Remove split pins from pad retaining pins.
5. Remove brake pad retainers and springs.
6. Remove brake pads and shim if fitted.
7. Pull back brake hose shield.
8. Clamp brake hose using a suitable clamp.
9. Position container beneath brake caliper to

collect spillage.

10. Loosen brake pipe union and disconnect from

caliper.

11. Plug brake pipe and caliper connections.
12. Remove 2 bolts securing caliper.
13. Remove brake caliper.
