SERVO ASSEMBLY

BRAKES

5

REPAIR

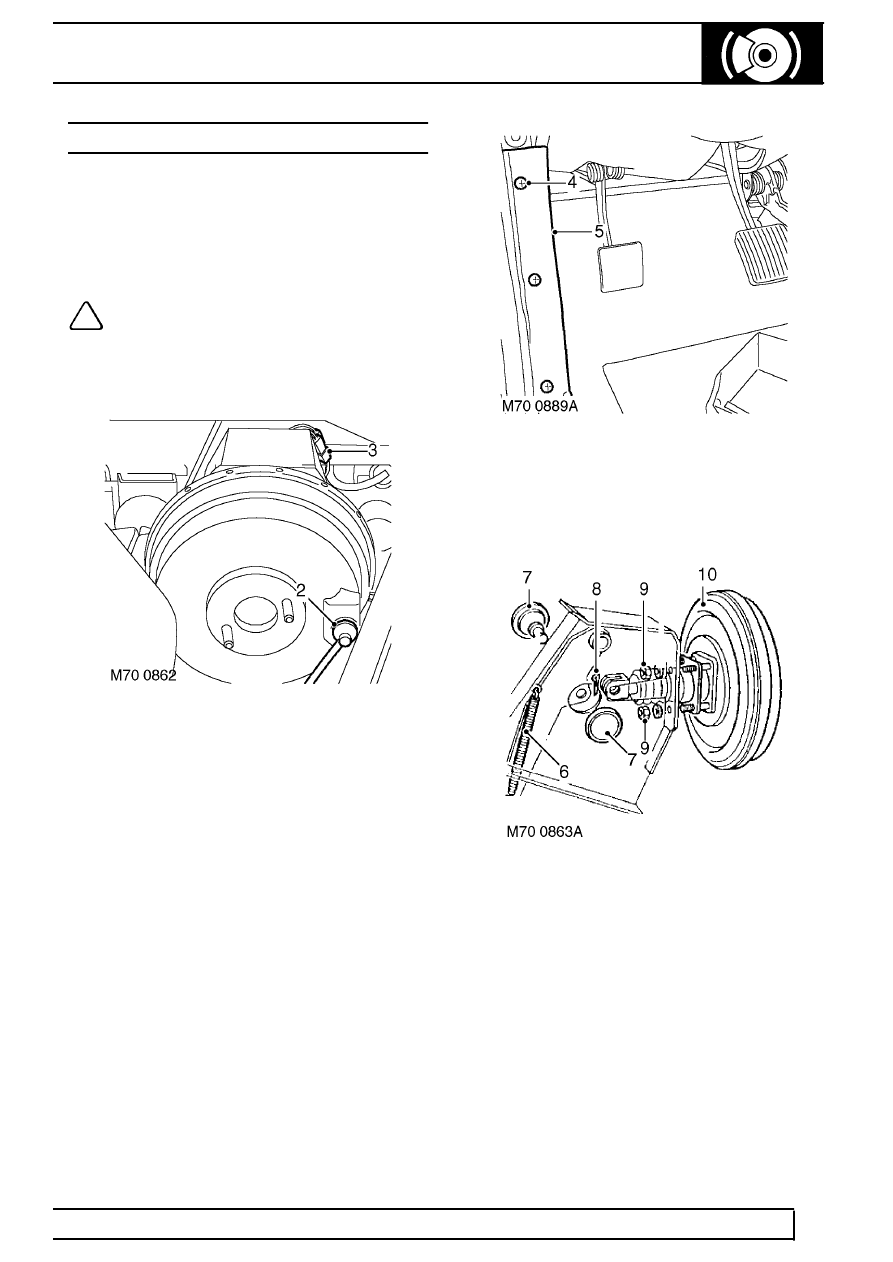

SERVO ASSEMBLY

Service repair no - 70.50.01

Remove

Before starting, refer to general brake service
practice. See Adjustment.

NOTE: The non-return valve and grommet
are the only serviceable components. In
event of failure or damage, fit a new unit.

1. Remove master cylinder. See this Section.

2. Release vacuum hose from servo.
3. Disconnect brake light switch Lucars.

4. Remove 3 screws securing closing panel to

lower ’A’ post.

5. Release closing panel sufficient to gain access

to brake pedal return springs.

6. Release 2 brake pedal return springs from brake

pedal.

7. Remove blanking grommets from either side of

pedal box.

8. Remove split pin and clevis pin securing servo

push rod to brake pedal.

9. Remove 2 nuts securing servo to pedal box.

10. Remove servo assembly and rubber washer

from pedal box.
