C011 Right front earth

Make

Lancia

Model

Thesis Factory Service Manual

Year

2002–2009

Section

Earths › C011 Right front earth

Connectors and pin-outsC011 Right front earth

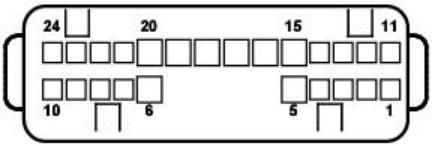

C011 Right front earth

3.2 V6

Wiring	Colour
12 FRONT

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin

2.4 20V

Wiring	Colour
12 FRONT

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	0,35	NZ		I010	2
2	0,5	N		F021	2
3	0,5	N		M073	24
4	1	N		D013	3
5	100,5	N		F011	1
6	100,5	N		F011	14
8	0,35	NZ		D098	2
9	1	NZ		M046	1
10	1	N		P056	2
12	0,5	N		M092	6
15	0,75	NZ		M091	6
16	100,5	N		D098	6
17	1	N		D013	2
18	200,5	N		M079	2
19	100,5	SN		D098	3
20	1	N		P011	2
22	1	N		P010	2
23	0,5	N		M088	7
11	0,35	NZ		H036	7

2.4 JTD 10V

Wiring	Colour
12 FRONT

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	0,35	NZ		I010	2
2	0,5	N		F021	2
3	0,5	N		M073	24
4	1	N		D013	3
5	100,5	N		F011	1
6	100,5	N		F011	14
8	0,35	NZ		D098	2
9	1	NZ		M046	1
10	1	N		P056	2
11	0,35	NZ		H036	7
12	0,5	N		M092	6
15	0,75	NZ		M091	6
16	100,5	N		D098	6
17	1	N		D013	2
18	200,5	N		M079	2
19	100,5	SN		D098	3
20	1	N		P011	2
22	1	N		P010	2
23	0,5	N		M088	7

3.0 V6

Wiring	Colour
12 FRONT

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	0,35	NZ		I010	2
2	0,5	N		F021	2
3	0,5	N		M073	24
4	1	N		D013	3
5	100,5	N		F011	1
6	100,5	N		F011	14
7	0,5	N		M055B	28
8	0,35	NZ		D098	2
9	1	NZ		M046	1
10	1	N		P056	2
11	0,35	NZ		H036	7
12	0,5	N		M092	6
13	0,5	N		M055A	14
14	0,5	N		M053	2
15	0,75	NZ		M091	6
16	100,5	N		D098	6
17	1	N		D013	2
18	200,5	N		M079	2
19	100,5	SN		D098	3
20	1	N		P011	2
21	0,5	N		M053	9
22	1	N		P010	2
23	0,5	N		M088	7
24	0,5	N		L057	1

2.4 JTD 20V

Wiring	Colour
12 FRONT

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	0,35	NZ		I010	2
2	0,5	N		F021	2
3	0,5	N		M073	24
4	1	N		D013	3
5	100,5	N		F011	1
6	100,5	N		F011	14
8	0,35	NZ		D098	2
9	1	NZ		M046	1
10	1	N		P056	2
11	0,35	NZ		H036	7
12	0,5	N		M092	6
15	0,75	NZ		M091	6
16	100,5	N		D098	6
17	1	N		D013	2
18	200,5	N		M079	2
19	100,5	SN		D098	3
20	1	N		P011	2
22	1	N		P010	2
23	0,5	N		M088	7

2.0 TB

Wiring	Colour
12 FRONT

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	0,35	NZ		I010	2
2	0,5	N		F021	2
3	0,5	N		M073	24
4	1	N		D013	3
5	100,5	N		F011	1
6	100,5	N		F011	14
8	0,35	NZ		D098	2
9	1	NZ		M046	1
10	1	N		P056	2
11	0,35	NZ		H036	7
12	0,5	N		M092	6
15	0,75	NZ		M091	6
16	100,5	N		D098	6
17	1	N		D013	2
18	200,5	N		M079	2
19	100,5	SN		D098	3
20	1	N		P011	2
22	1	N		P010	2
23	0,5	N		M088	7

2.4 20V

Wiring	Colour
12 FRONT

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	0,35	NZ		I010	2
2	0,5	N		F021	2
3	0,5	N		M073	24
4	1	N		D013	3
5	100,5	N		F011	1
6	100,5	N		F011	14
7	0,5	N		M055B	28
8	0,35	NZ		D098	2
9	1	NZ		M046	1
10	1	N		P056	2
11	0,35	NZ		H036	7
12	0,5	N		M092	6
13	0,5	N		M055A	14
14	0,5	N		M053	2
15	0,75	NZ		M091	6
16	100,5	N		D098	6
17	1	N		D013	2
18	200,5	N		M079	2
19	100,5	5N		D098	3
20	1	N		P011	2
21	0,5	N		M053	9
22	1	N		P010	2
23	0,5	N		M088	7
24	0,5	N		L057	1

2.4 JTD 20V

Wiring	Colour
12 FRONT

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	0,35	NZ		I010	2
2	0,5	N		F021	2
3	0,5	N		M073	24
4	1	N		D013	3
5	100,5	N		F011	1
6	100,5	N		F011	14
7	0,5	N		M055B	28
8	0,35	NZ		D098	2
9	1	NZ		M046	1
10	1	N		P056	2
11	0,35	NZ		H036	7
12	0,5	N		M092	6
13	0,5	N		M055A	14
14	0,5	N		M053	2
15	0,75	NZ		M091	6
16	100,5	N		D098	6
17	1	N		D013	2
18	200,5	N		M079	2
19	100,5	SN		D098	3
20	1	N		P011	2
21	0,5	N		M053	9
22	1	N		P010	2
23	0,5	N		M088	7
24	0,5	N		L057	1
