SWITCH - DIFFERENTIAL LOCK WARNING LAMP

TRANSFER GEARBOX

7

REPAIR

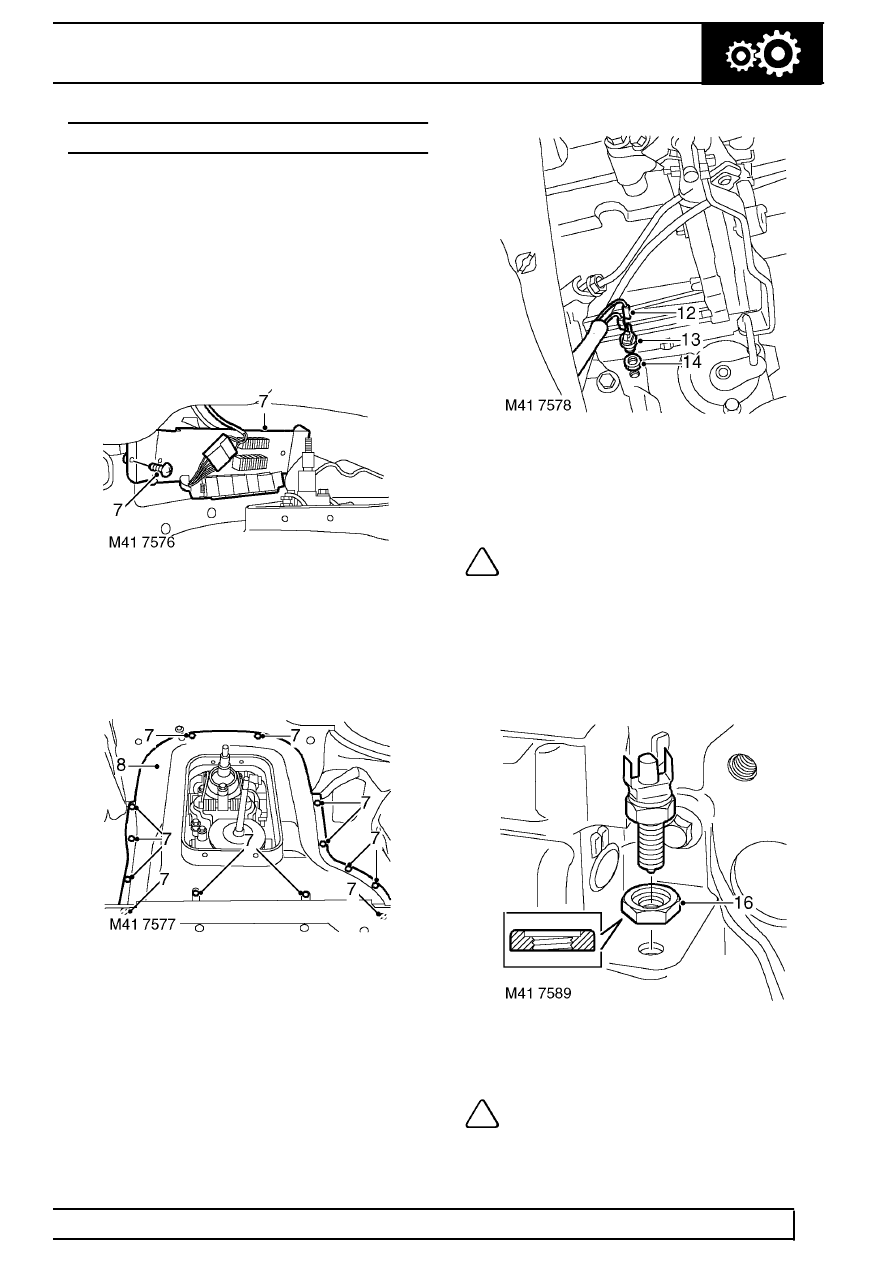

SWITCH - DIFFERENTIAL LOCK WARNING LAMP

Service repair no - 41.20.34

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove gear lever knobs.
4. Remove gearbox tunnel carpet.
5. Remove gear lever (s) gaiter.
6. Release and remove insulation pad from around

gear levers.

7. Remove 2 screws securing relay/fuse panel and

collect 2 spacers.

8. Release bulkhead carpet from LH side of tunnel

and move aside.

9. Remove 2 bolts securing hand-brake lever to

body and move aside.

10. Remove 13 screws securing tunnel cover.
11. Release and remove tunnel cover.

12. Disconnect Lucars from differential lock warning

lamp switch.

13. Loosen and remove switch.

NOTE: Locknut fitted in place of spacer on
early transfer boxes.

14. Remove locknut/spacer from switch.

Refit

15. Clean switch, locknut/spacer and mating face on

gearbox.

16. Fit locknutnut/spacer to switch with counterbore

on spacer positioned towards switch head.

NOTE: To ensure that the switch setting is
correct, make sure the spacer is fully
tightened to switch head, (no gap).
