BULKHEAD ASSEMBLY

PANEL REPAIRS

3

REPAIR

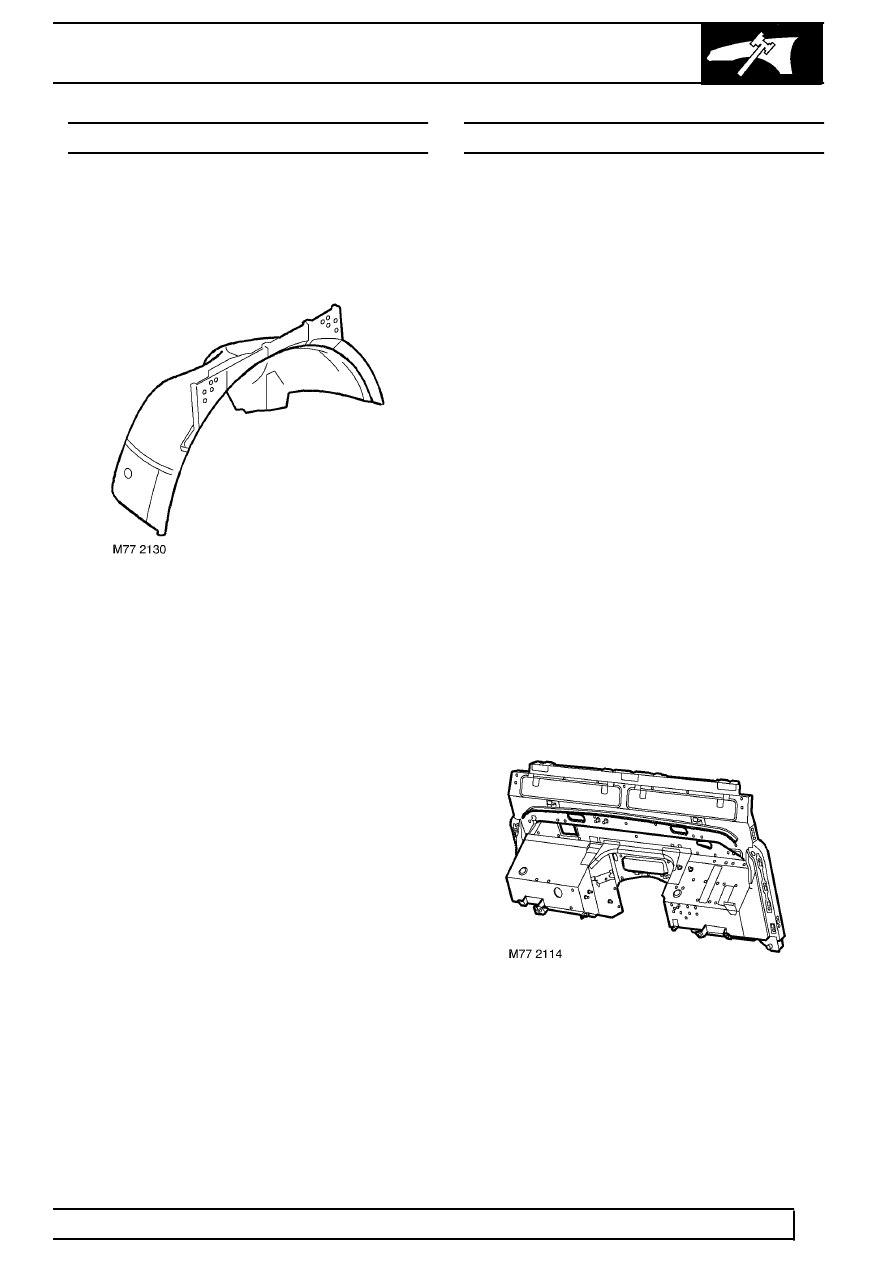

WHEEL ARCH - FRONT

Remove

The procedure to change the Inner Front Wheelarch is
the same as for the Wing Upper, except for removal of
the ABS sensors and shield, if fitted.

BULKHEAD ASSEMBLY

Remove

1. Disconnect both battery leads, negative lead

first.

2. Remove front lower wing. See this Section.
3. Remove RH and LH front upper wing. See this

Section.

4. Remove headlamp mounting panels. See this

Section.

5. Remove screen aperture. See this Section.
6. Remove both front doors.
7. Remove lower fascia panel. See CHASSIS

AND BODY, Repair.

8. Models with A/C: Remove relevant A/C pipes.
9. Remove front grille.

10. Drain cooling system. See COOLING

SYSTEM, Adjustment.

11. Remove radiator and intercooler.
12. Models with A/C: Remove condensor.
13. Remove air cleaner assembly.
14. Remove heater unit. See HEATING AND

VENTILATION, Repair.

15. Remove brake servo assembly.
16. Remove heater ducts.
17. Remove both front seats.
18. Remove front carpets.
19. Release all relevant harnesses and position

aside.

20. Remove facia support bracket.

Refit

21. Prepare and clean panel joint faces. Ensure all

necessary grommets and sealant is applied to
new bulkhead.

22. Reverse removal procedure.
23. Bleed brake system. See BRAKES,

Adjustment.

24. Align headlamps. See ELECTRICAL,

Adjustment.

25. Water test after refitting.
