TURBOCHARGER

FUEL SYSTEM

5

REPAIR

TURBOCHARGER

Service repair no - 19.42.01

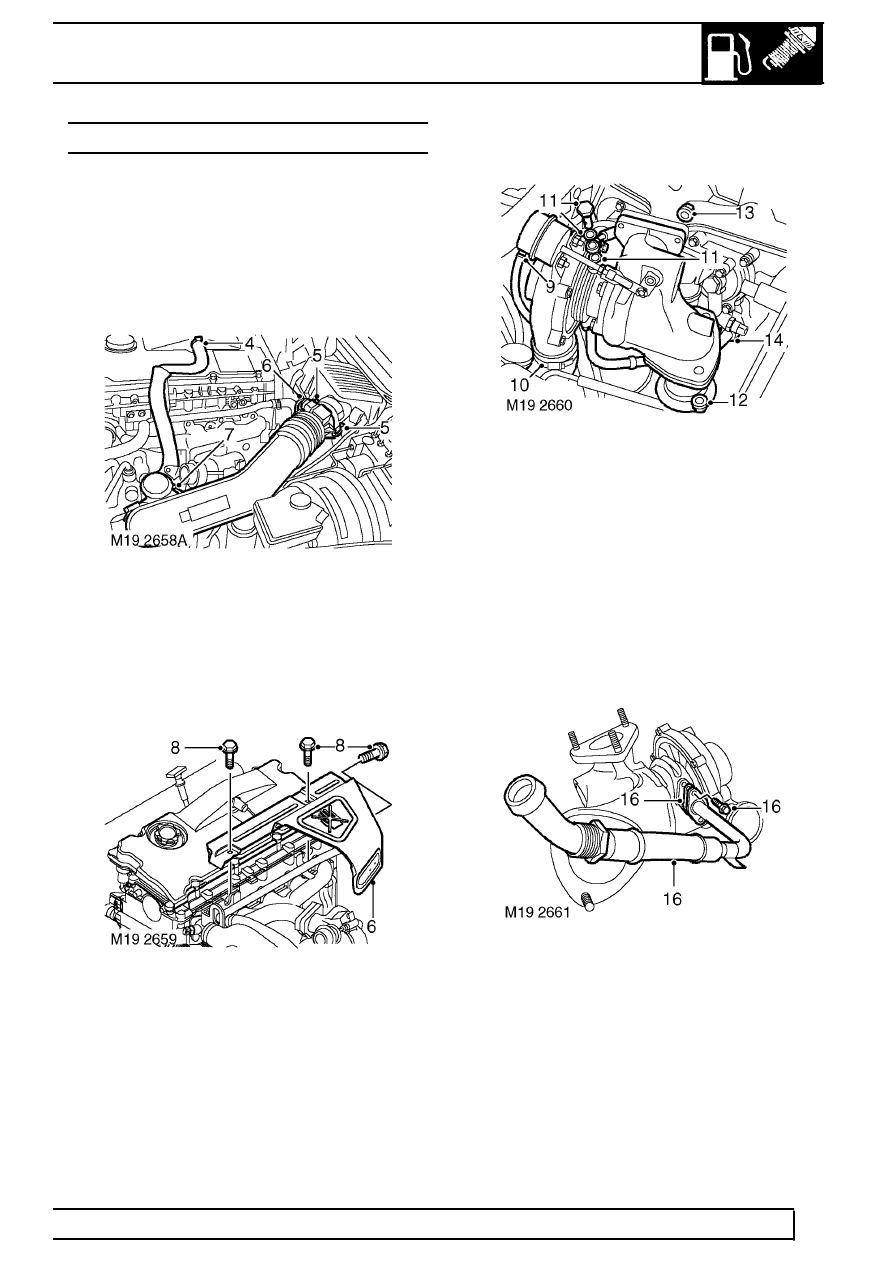

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove 3 bolts and remove engine acoustic

cover.

4. Release clip and disconnect breather hose from

camshaft cover.

5. Release clips and disconnect air flow meter from

air filter.

6. Disconnect multiplug from air flow meter.
7. Loosen clip screw and remove air inlet hose

from turbocharger.

8. Remove 3 bolts and remove exhaust manifold

heat shield.

9. Release clip and disconnect vacuum hose from

turbocharger wastegate.

10. Loosen clip screw and release air outlet hose

from turbocharger.

11. Remove turbocharger oil feed banjo bolt and

discard sealing washers.

12. Remove 3 nuts and release exhaust front pipe

from turbocharger and discard gasket.

13. Remove 3 nuts securing turbocharger to exhaust

manifold.

14. Loosen and unscrew turbocharger drain pipe

union from cylinder block.

15. Remove turbocharger and discard gasket.

16. Remove 2 bolts and remove turbocharger oil

drain pipe. Discard gasket.
