FILTER ASSEMBLY - AIR

19

FUEL SYSTEM

6

REPAIR

Refit

17. Clean turbocharger and oil drain pipe mating

faces.

18. Using a NEW gasket, fit turbocharger drain pipe

and tighten bolts to 10 Nm (7 lbf.ft).

19. Using a new gasket fit turbocharger to exhaust

manifold and tighten nuts to 30 Nm (22 lbf. ft) .

20. Position oil drain pipe to cylinder block and

tighten union.

21. Using new gasket, align exhaust front pipe and

tighten nuts to 30 Nm (22 lbf.ft)

22. Fit banjo bolt to oil feed pipe using new sealing

washers and tighten to 25 Nm (18 lbf.ft) .

23. Position air outlet hose to turbocharger and

tighten clip screw.

24. Position and secure vacuum hose to

turbocharger wastegate.

25. Position exhaust manifold heat shield and

tighten M6 bolts to 9 Nm (7 lbf.ft) and M8 bolt to
25 Nm (18 lbf.ft) .

26. Position air inlet hose to turbocharger and

tighten clip screw.

27. Connect air flow meter to air filter and secure

clips.

28. Connect air flow meter multiplug.
29. Connect breather hose and secure clip.
30. Fit engine acoustic cover and secure with bolts.
31. Reconnect battery negative lead.
32. Fit battery cover.

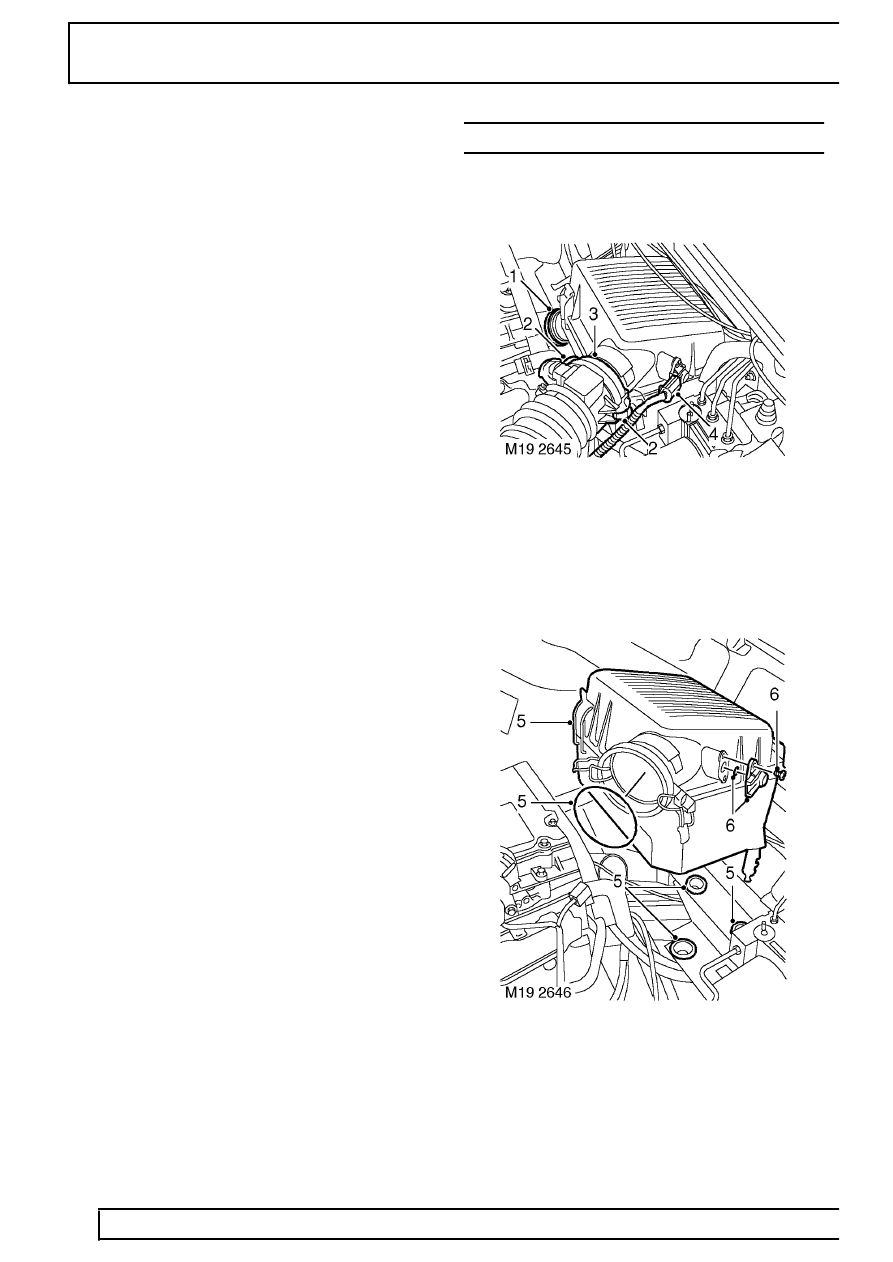

FILTER ASSEMBLY - AIR

Service repair no - 19.10.01

Remove

1. Loosen clip screw and release intake hose from

air filter.

2. Release 2 clips securing air flow meter.
3. Release air flow meter from air filter cover and

position aside.

4. Disconnect multiplug from AAP sensor.

5. Release air filter from 3 grommets, remove

assembly and discard ’O’ ring.

6. Remove 2 screws, remove AAP sensor and

discard ’O’ ring.
