TIMING CHAIN AND SPROCKETS (page 2 of 4)

ENGINE

27

OVERHAUL

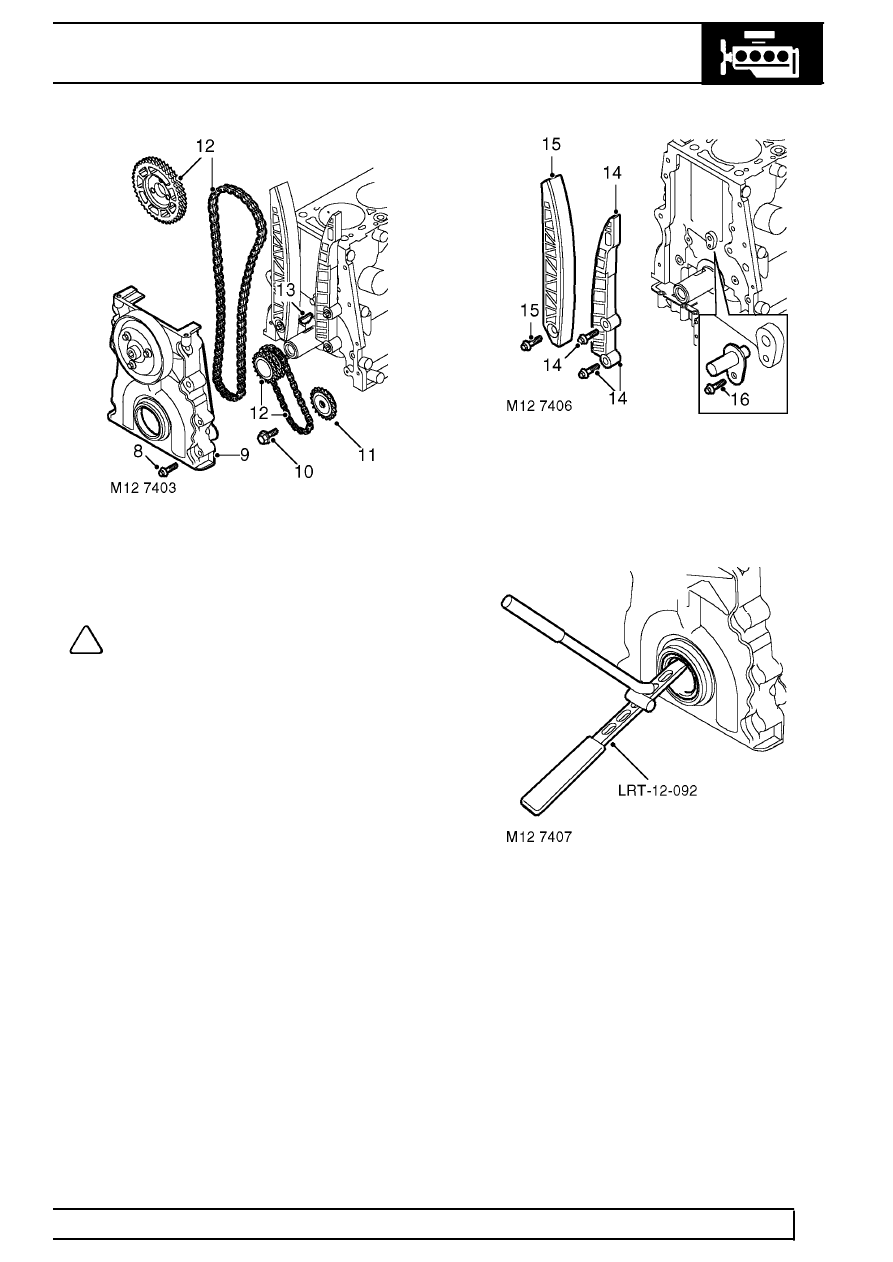

7. Noting their fitted positions, remove 8 bolts

securing timing chain cover.

8. Remove timing chain cover.

NOTE: Dowel located.

9. Remove bolt securing oil pump drive sprocket.

10. Remove oil pump drive sprocket.
11. Remove camshaft and crankshaft sprockets

together with timing and oil pump drive chains.

12. Remove Woodruff key from crankshaft.

13. Remove 2 bolts and remove timing chain fixed

guide.

14. Remove bolt and remove timing chain adjustable

guide.

15. Remove bolt and remove timing chain lubrication

jet.

16. Using tool LRT-12-092, remove and discard oil

seal from timing cover.
