STARTER RING GEAR

12

ENGINE

22

OVERHAUL

Refit

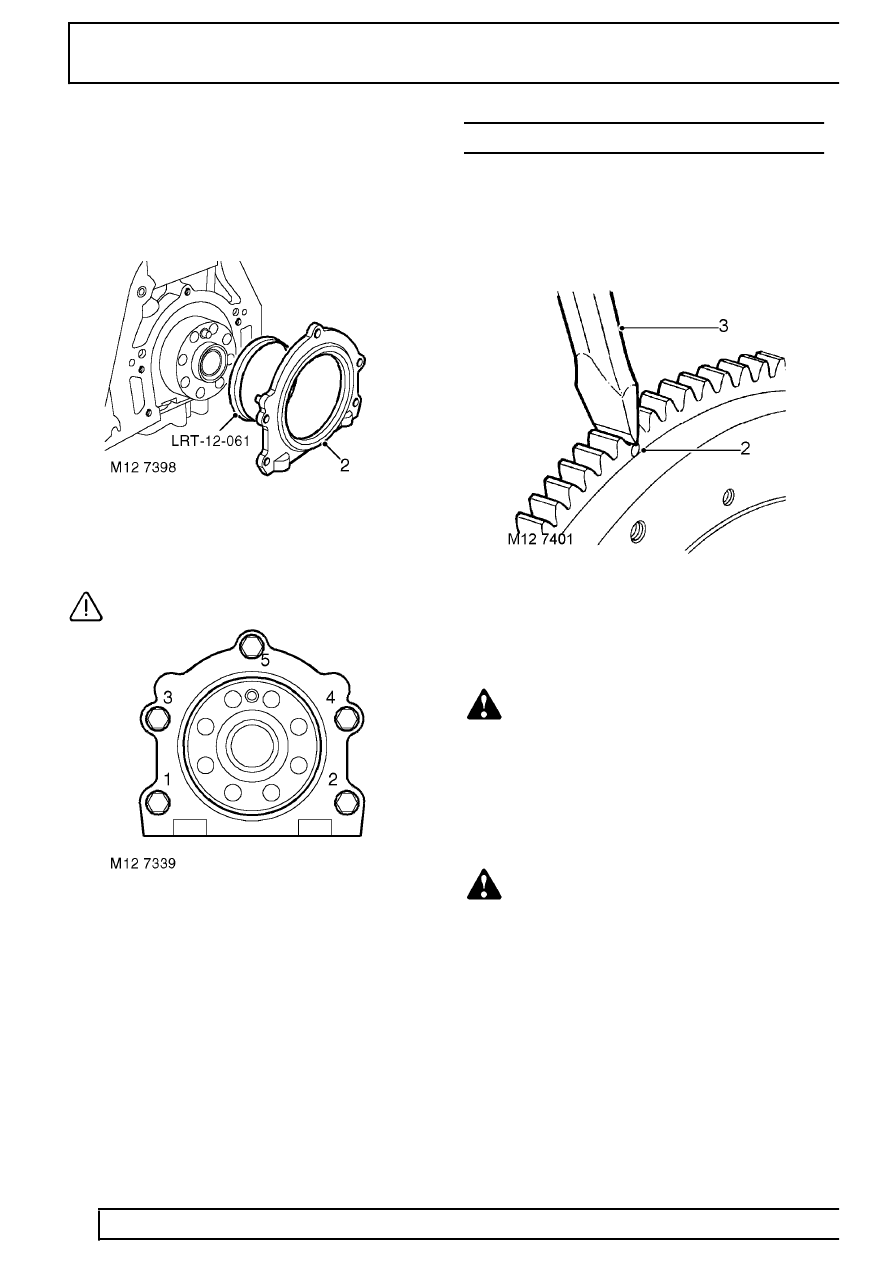

1. Clean crankshaft rear oil seal housing mating

face on cylinder block, ensure bolt and dowel
holes are clean and dry. Remove all traces of oil
from oil seal running surface on crankshaft.

2. Position seal protector LRT-12-061 over

crankshaft boss. Fit new seal and housing,
remove LRT-12-061.

CAUTION: Oil seal must be fitted dry.

3. Fit oil seal housing bolts and using sequence

shown, tighten to 9 Nm (7 lbf.ft) .

4. Fit sump gasket. See this Section.
5. Fit flywheel. See Repair.

STARTER RING GEAR

Service repair no - 12.53.19

Remove.

1. Remove flywheel. See Repair.

2. Drill a 3 mm (0.12 in) diameter hole at root of 2

teeth.

3. Apply a cold chisel to root of teeth, break ring

gear and remove from flywheel.

WARNING: SUITABLE EYE PROTECTION
MUST BE WORN.

Refit

1. Heat ring gear evenly to 350

°

C, indicated by

light blue colour.

2. Locate ring gear on flywheel and press on to

flange.

WARNING: Handle hot ring gear with care.

3. Allow ring gear to air cool.
4. Fit flywheel. See Repair.
