GASKET - EXHAUST MANIFOLD

12

ENGINE

2

OVERHAUL

GASKET - EXHAUST MANIFOLD

Service repair no - 30.15.12.01

Remove

NOTE: The following procedure covers
both EU3 and non EU3 engines

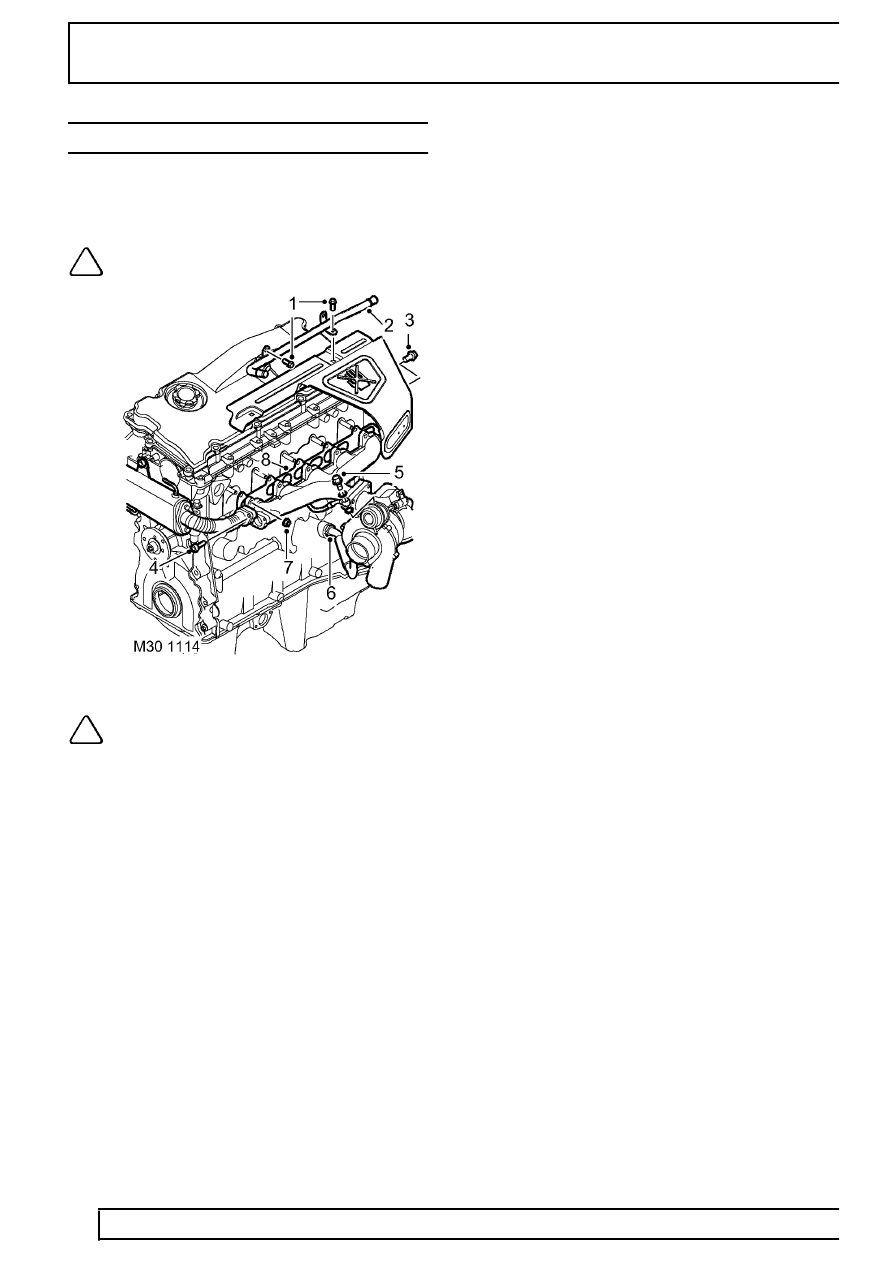

NOTE: EU3 engine illustrated.

1. Remove 3 bolts securing heater pipe to cylinder

head and turbocharger heat shield.

2. Remove heater pipe.
3. Remove bolt and remove turbocharger heat

shield.

4. Remove and discard 2 Allen screws securing

EGR pipe to exhaust manifold.

5. Remove banjo bolt securing oil feed pipe to

turbocharger and discard sealing washers.

6. Loosen turbocharger drain hose union at

cylinder block.

7. Remove 10 nuts and remove exhaust manifold

and turbocharger.

8. Remove manifold gasket.

Refit

1. Clean exhaust manifold mating faces.
2. Position exhaust manifold to cylinder head using

new gasket and fit manifold nuts.

3. Working from the centre outwards, fit and tighten

nuts to 25 Nm (18 lbf.ft) .

4. Clean turbocharger drain and feed hose unions.
5. Fit turbocharger oil drain hose to cylinder block

and tighten union to 48 Nm (35 lbf.ft) .

6. Fit new sealing washers to turbocharger oil feed

pipe, fit banjo bolt and tighten to 25 Nm (18
lbf.ft) .

7. Position EGR pipe to exhaust manifold. Fit new

Allen screws and tighten to 10 Nm (7 lbf.ft) .

8. Position turbocharger heat shield.
9. Position heater pipe to cylinder head and tighten

bolts to 25 Nm (18 lbf.ft) .

10. Position exhaust manifold heatshield and tighten

M6 bolts to 9 Nm (7 lbf.ft) and M8 bolt to 25
Nm (18 lbf.ft).
