UNDER SEAT FUSE BOX FROM 02MY

ELECTRICAL

27

DESCRIPTION AND OPERATION

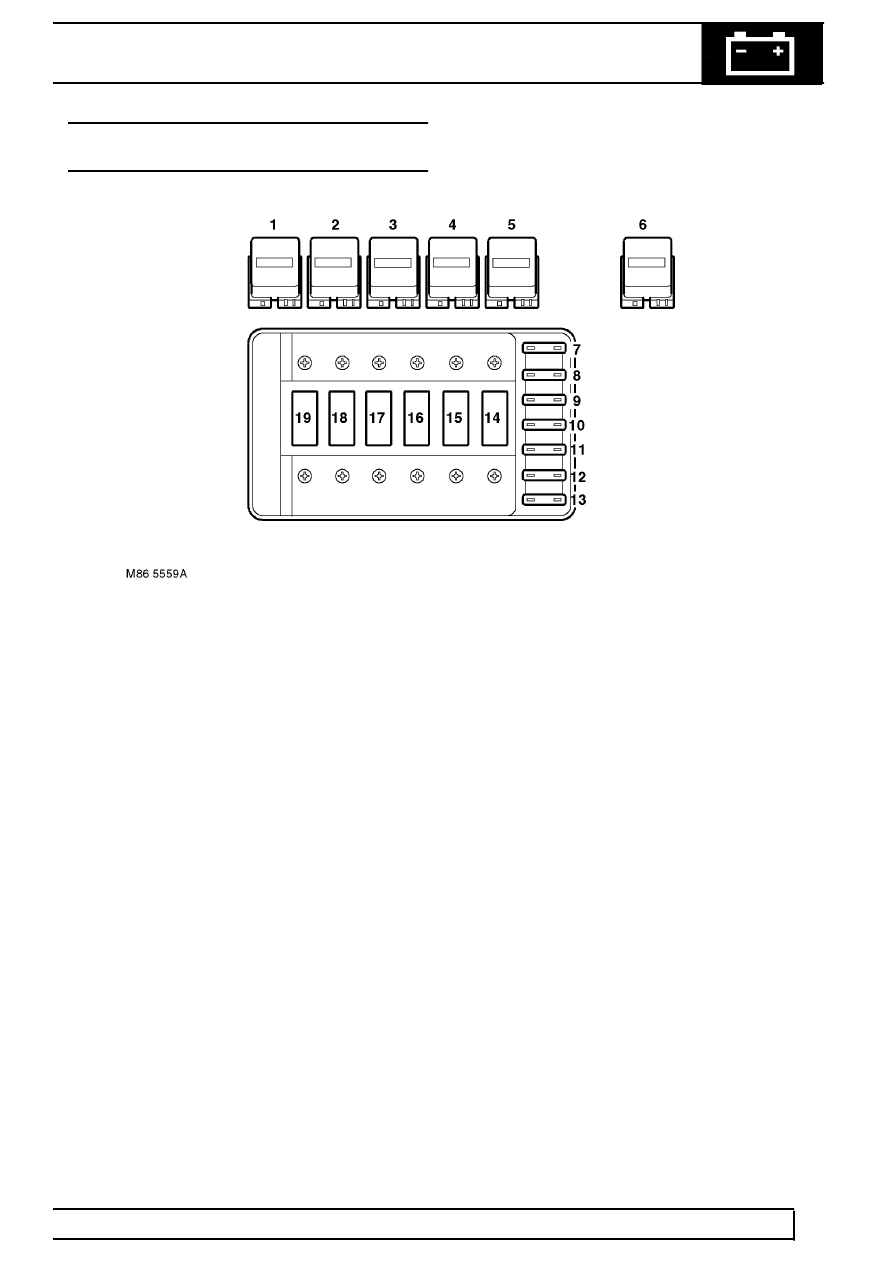

UNDER SEAT FUSE BOX
FROM 02MY

1. A/C Relay (if fitted)
2. A/C relay (if fitted)
3. Glow plug relay
4. Main relay
5. Fuel pump relay
6. ABS Return pump relay
7. Fuse 7 - Central Door Locking (CDL) and BBUS

(20A)

8. Fuse 6 - Anti-theft alarm ECU (15A)
9. Fuse 5 - Main relay (30A)

10. Fuse 4 - Fuel pump relay (20A)
11. Fuse 3 - Horn/HRW relay (20A)
12. Fuse 2 - Accessory socket (20A)
13. Fuse 1 - ABS ECU (30A)
14. Fusible link 6 - Lights (30A)
15. Fusible link 5 - Ignition switch/Starter relay (60A)
16. Fusible link 4 - ABS Pump relay (30A)
17. Fusible link 3 - Window lift/Seat heat relay (60A)
18. Fusible link 2 - Air conditioning (60A)
19. Fusible link 1 - Glow plugs/Heated front screen

(100A)
