PASSENGER COMPARTMENT FUSE BOX FROM 02MY

86

ELECTRICAL

26

DESCRIPTION AND OPERATION

PASSENGER COMPARTMENT FUSE BOX
FROM 02MY

The increase in electrical systems on Defender 02MY vehicles has necessitated an increase in the number of
fuses required.

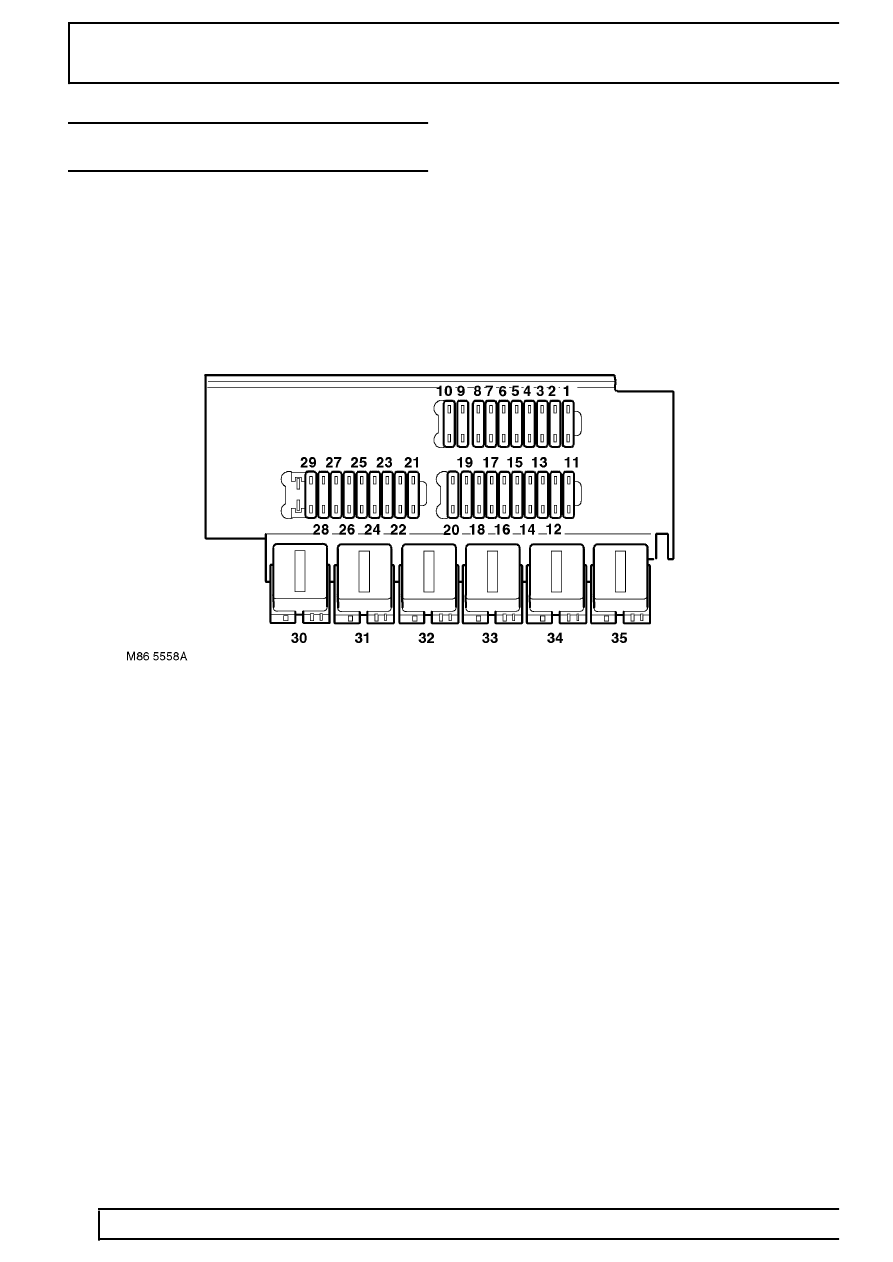

The passenger compartment fuse box now contains three rows of fuses instead of the previous two rows and
relays to control the CDL system, heated front screen, headlamps, anti-theft alarm ECU and seat heaters and
window lift system.

1. Fuse 8 - Anti-theft alarm ECU/BBUS (10A)
2. Fuse 9 - Front wiper motor and washer pump

(15A)

3. Fuse 10 - Rear wiper relay (10A)
4. Fuse 11 - ABS ECU (10A)
5. Fuse 12 - Engine Control Module (10A)
6. Fuse 13 - Brake pedal switch (10A)
7. Fuse 14 - Reverse lamp switch/Glowplugs (10A)
8. Fuse 15 - Miscellaneous relay control. See

Electrical Library (5A)

9. Fuse 16 - Cigar lighter/Heater blower (20A)

10. Fuse 17 - Radio (5A)
11. Fuse 18 - LH side lamps/trailer pick up (10A)
12. Fuse 19 - RH side lamps/trailer pick up (10A)
13. Fuse 20 - Headlamp levelling/Illumination (10A)
14. Fuse 21 - Direction indicators (10A)
15. Fuse 22 - RH headlamp dip beam (10A)
16. Fuse 23 - LH headlamp dip beam (10A)
17. Fuse 24 - RH headlamp main beam (10A)
18. Fuse 25 - LH headlamp main beam (10A)

19. Fuse 26 - Rear fog lamp ECU (10A)
20. Fuse 27 - Alarm relay (10A)
21. Fuse 28 - Air conditioning blower relay (30A)
22. Fuse 29 - Air conditioning compressor

relay/cooling fan relay (20A)

23. Fuse 30 - Interior lamps/radio/alarm

LED/clock/diagnostic socket/tachometer (South
African vehicles only) (5A)

24. Fuse 31 - Hazard warning lamps (15A)
25. Fuse 32 - Heated rear window (20A)
26. Fuse 33 - Seat heat relay (20A)
27. Fuse 34 - RH window lift switch (20A)
28. Fuse 35 - LH window lift switch (20A)
29. Fuse 36 - Heated front screen (30A)
30. Relay - Heated Front Screen
31. Relay - Starter motor
32. Relay - Heated Rear Window
33. Relay - Headlamps
34. Relay - Anti-theft alarm
35. Relay - Seat heat/window lift
