SOLENOID/MOTOR - TAIL DOOR - FROM 02MY

ELECTRICAL

11

REPAIR

Refit

8. Position harness and connect multiplugs.
9. Feed multiplugs into ’A’ post and secure harness

sleeve.

10. Connect multiplug to motor.
11. Secure harness clips and sleeve.
12. Secure plastic sheet.
13. Fit door lock solenoid. See this Section.

SOLENOID/MOTOR - TAIL DOOR - FROM 02MY

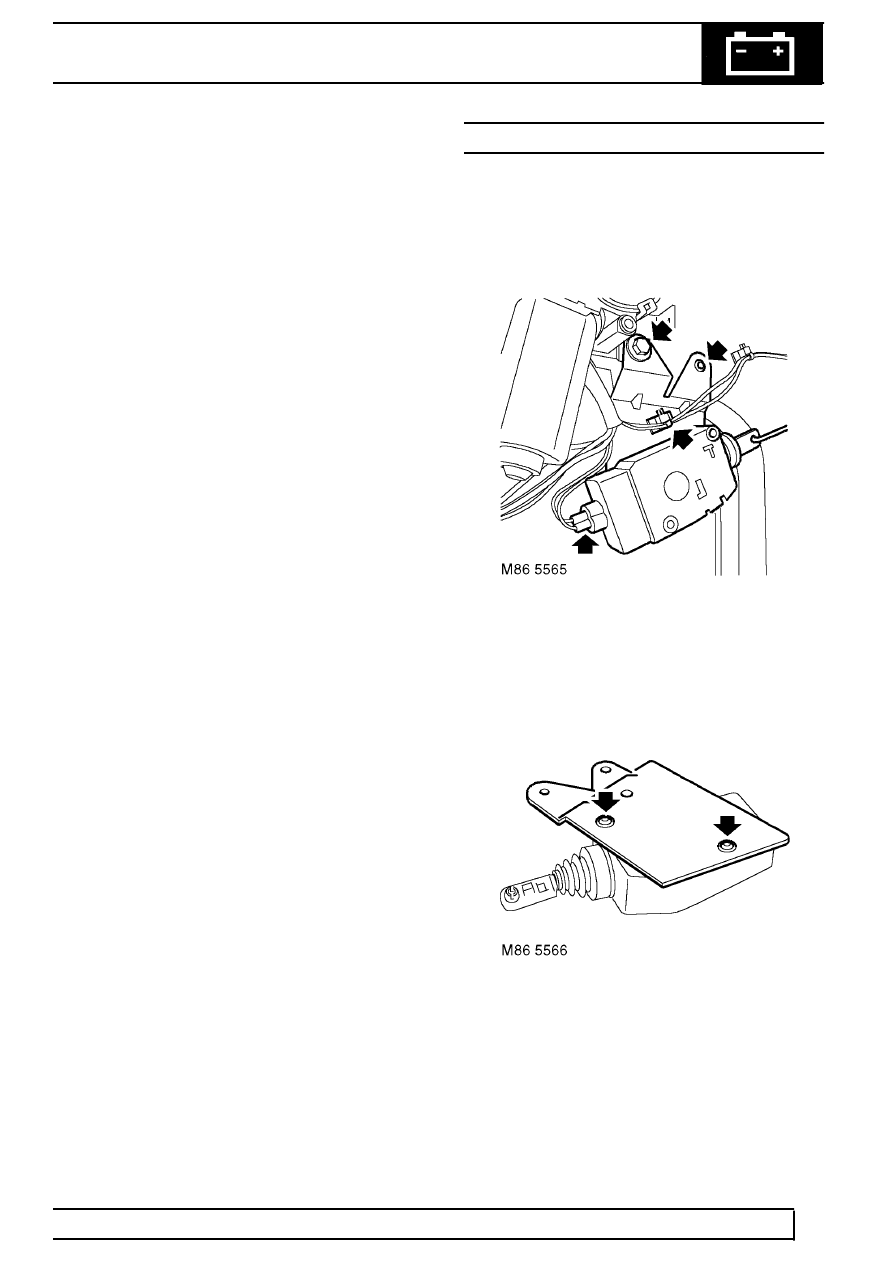

Service repair no - 86.26.02

Remove

1. Remove tail door trim casing. See CHASSIS

AND BODY, Repair.

2. Disconnect multiplug from solenoid.
3. Remove bolt and screw securing solenoid to

door.

4. Release clip securing harness to solenoid

mounting bracket.

5. Remove solenoid assembly from operating rod.

6. Remove 2 screws securing solenoid to mounting

bracket.
