SOLENOID/MOTOR - REAR DOOR - FROM 02MY

ELECTRICAL

13

REPAIR

SOLENOID/MOTOR - REAR DOOR - FROM 02MY

Service repair no - 86.26.09

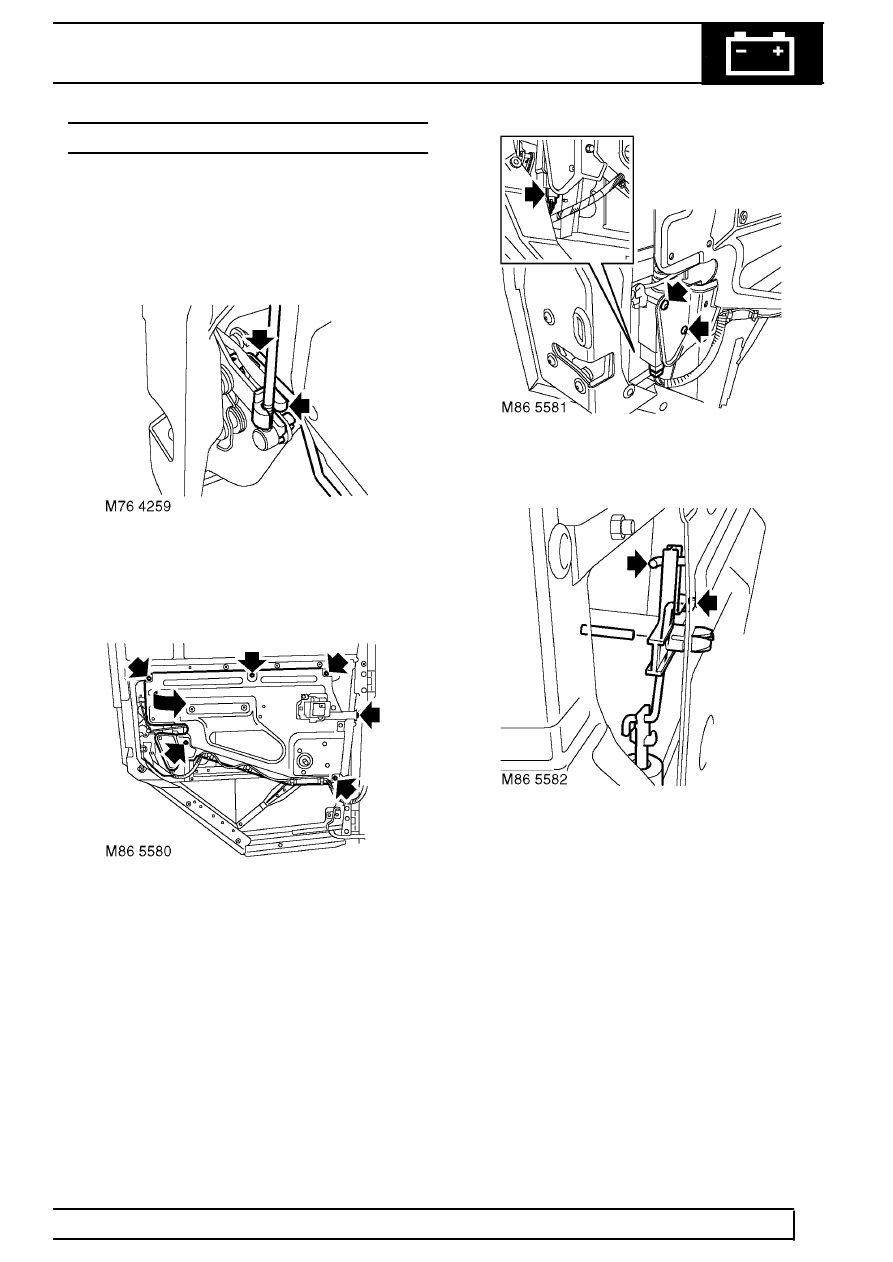

Remove

1. Remove plastic sheet. See CHASSIS AND

BODY, Repair.

2. Release clip, detach and remove lock solenoid

link.

3. Release clip and disconnect interior handle link

from latch mechanism.

4. Remove 3 bolts securing mounting panel.
5. Loosen remaining bolts and nut, ease mounting

panel away from door and retain in this position
for access.

6. Disconnect multiplug from solenoid.
7. Remove 2 screws securing solenoid.

8. Remove centre pin from bellcrank pivot and

release pivot from mounting panel.

9. Release bellcrank from sill button link and

remove from lock solenoid link.

10. Remove door lock solenoid.
11. Remove link from solenoid.
