HARNESS - REAR DOOR - FROM 02MY

86

ELECTRICAL

14

REPAIR

Refit

12. Fit link to solenoid, position solenoid, fit bellcrank

and connect to sill button link.

13. Secure bellcrank to mounting panel and fit

centre pin.

14. Align solenoid and fit and tighten screws.
15. Connect multiplug to solenoid.
16. Fit mounting panel bolts and tighten all bolts and

nut to 10 Nm (7 lbf.ft).

17. Connect interior handle link to latch and secure

with clip.

18. Fit and secure solenoid link.
19. Fit plastic sheet. See CHASSIS AND BODY,

Repair.

HARNESS - REAR DOOR - FROM 02MY

Service repair no - 86.26.19

Remove

1. Remove rear door trim casing. See CHASSIS

AND BODY, Repair.

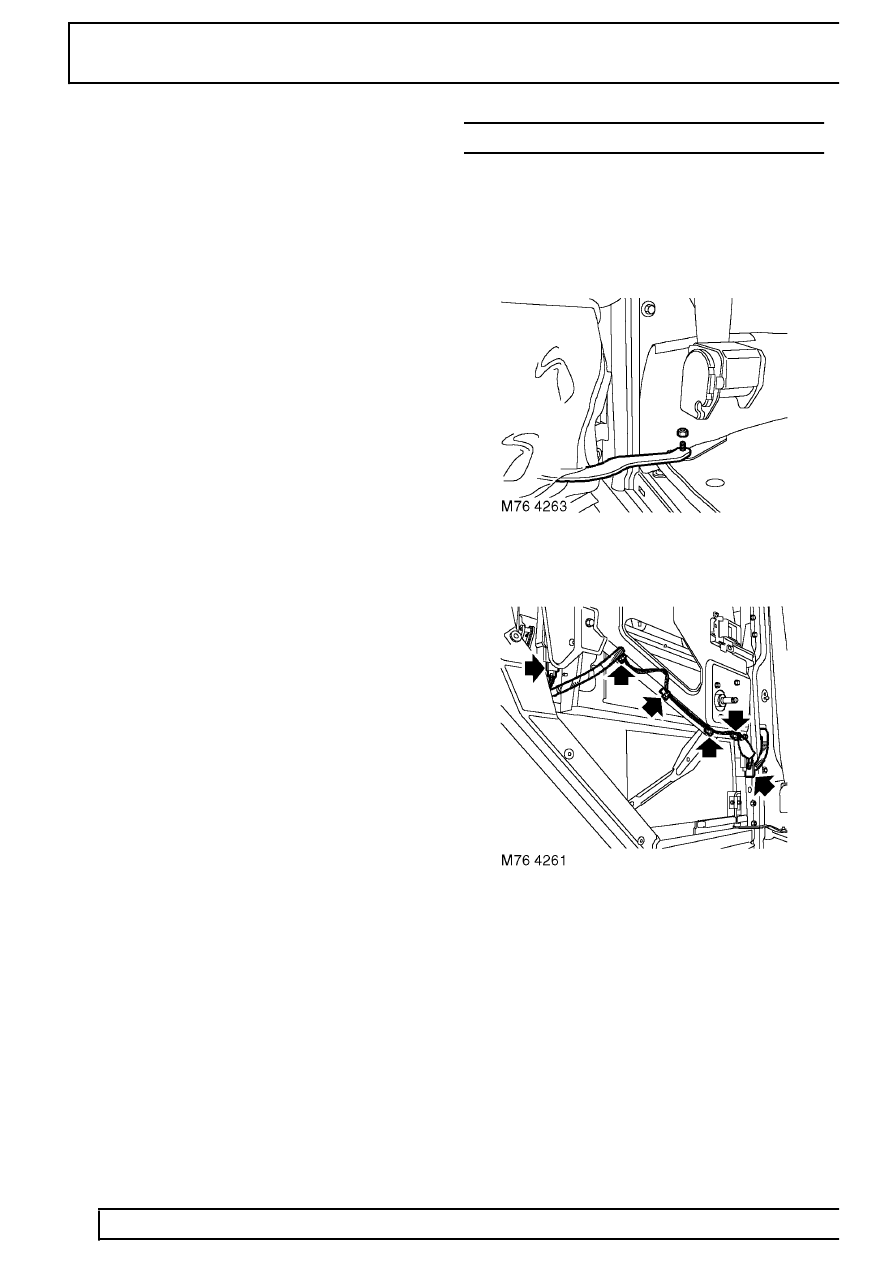

2. Remove nut and disconnect check strap.

3. Carefully peel back section of plastic sheet for

access to harness.

4. Disconnect multiplug from solenoid.
5. Release clips securing harness to panel.
6. Release harness sleeve and withdraw harness

from door.
