HEADLAMP

ELECTRICAL

5

REPAIR

HEADLAMP

Service repair no - 86.40.49

Remove

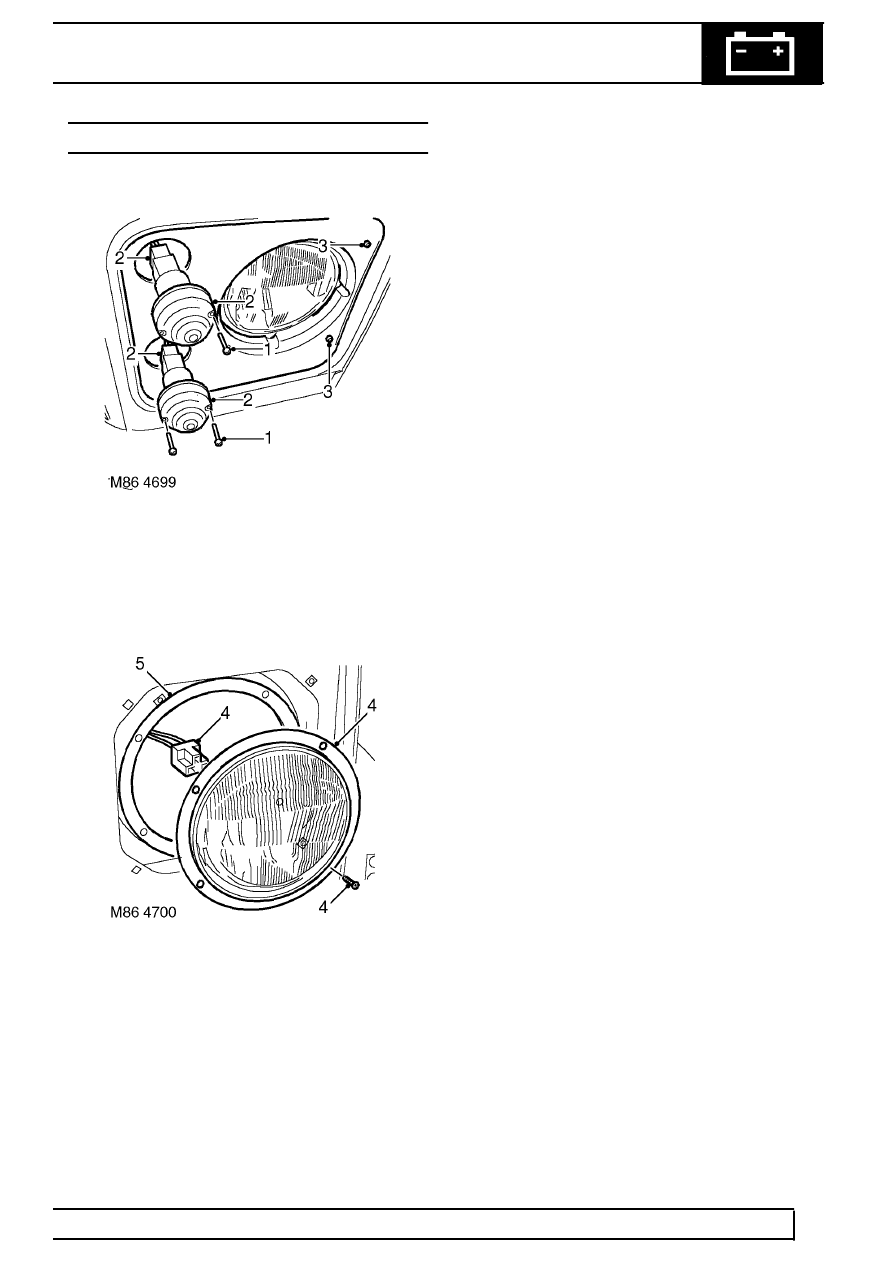

1. Remove 4 screws and release side and indicator

lamps from wing.

2. Disconnect multiplugs and remove side and

indicator lamps.

3. Remove 2 screws and remove headlamp

finisher.

4. Remove 4 screws securing headlamp to wing,

disconnect multiplugs and remove headlamp.

5. Remove headlamp seal.

Refit

6. Fit headlamp seal.
7. Position headlamp, connect multiplugs, fit and

tighten headlamp screws.

8. Fit headlamp finisher and secure with screws.
9. Position side and indicator lamps, connect

multiplugs and secure with screws.

10. Reset headlamp alignment. See Adjustment.
