FLASHER UNIT - HAZARD WARNING - FROM 02MY

86

ELECTRICAL

16

REPAIR

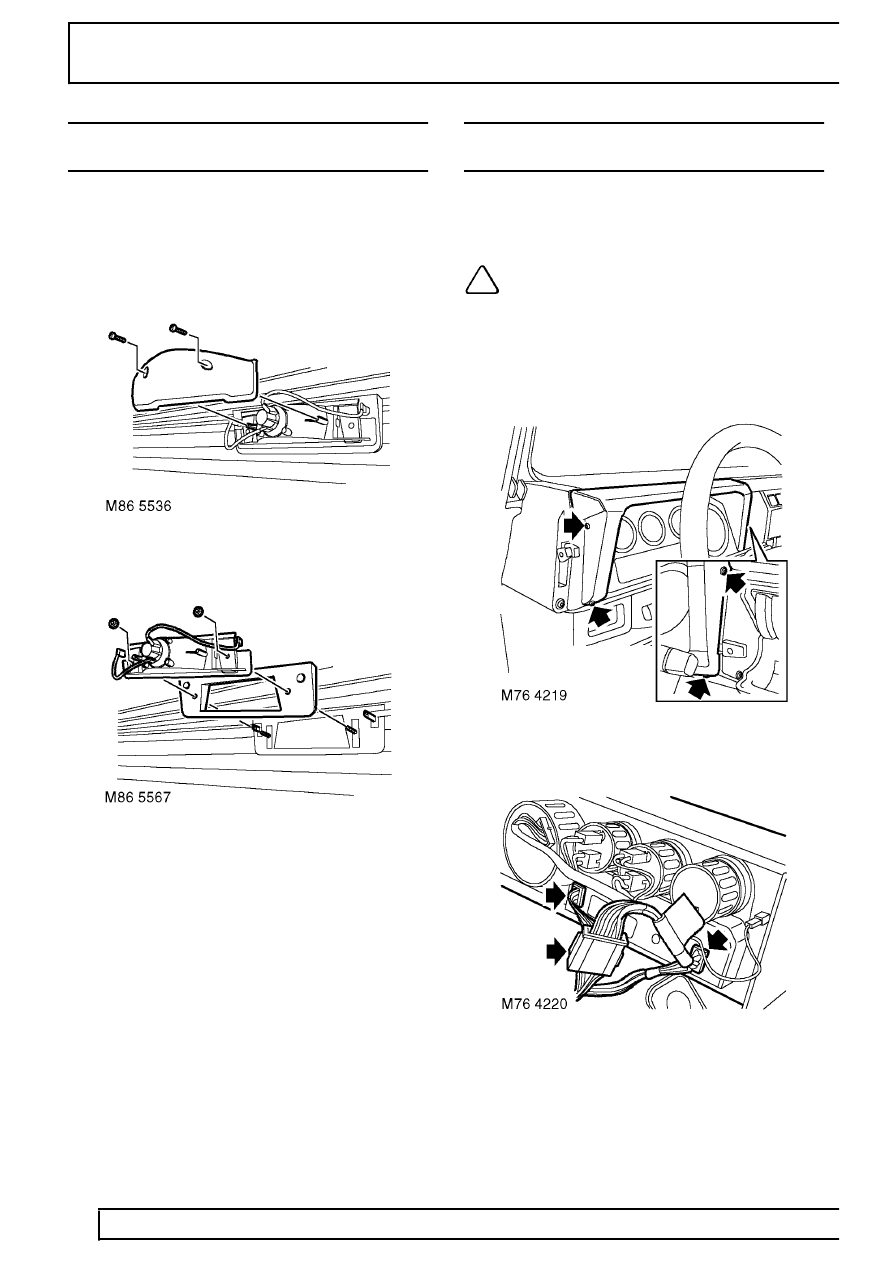

LAMP ASSEMBLY - CENTRE HIGH MOUNTED
STOP LIGHT (CHMSL) - FROM 02MY

Service repair no - 86.41.32

Remove

1. Open rear door.

2. Remove 2 screws and cover from CHMSL.

3. Remove insulated cover from Lucar connector,

release catch’s and disconnect Lucar’s taking
care not to damage screen element.

4. Remove nuts securing lamp to rear screen,

withdraw lamp assembly, collect seals and
washers.

5. Remove rubber backing pad, taking care not to

damage screen obscuration band.

Refit

6. Clean obscuration band and fit new backing pad.
7. Fit lamp assembly, seals and washers. Fit nuts

and tighten to 3 Nm (2.2 lbf.ft) .

8. Insulate Lucar connector.
9. Connect Lucars to heated rear screen.

10. Fit cover to CHMSL and secure with screws.

FLASHER UNIT - HAZARD WARNING - FROM
02MY

Service repair no - 86.55.12
Service repair no - 86.55.15

NOTE: This procedure also covers
removal of the Heated Front Screen Timer
Relay, 86.55.15.

Remove

1. Disconnect battery negative lead. See this

Section.

2. Remove 4 screws securing instrument pack and

release pack from fascia.

3. Disconnect 2 multiplugs from warning lamp

panel.

4. Disconnect instrument pack multiplug from main

harness.

5. Remove instrument pack.
