LOWER FASCIA PANEL - FROM 02MY (page 2 of 3)

CHASSIS AND BODY

37

REPAIR

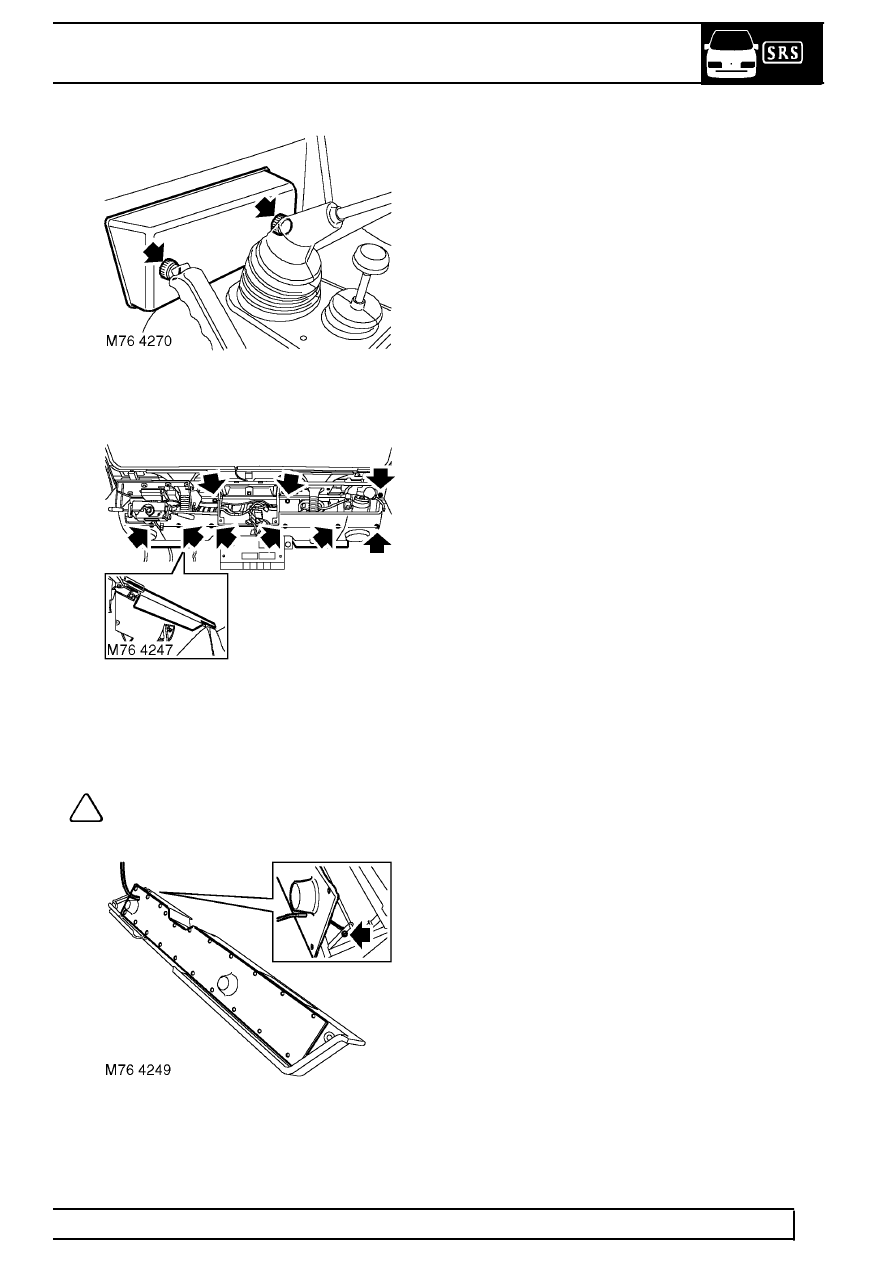

11. Remove 2 screws securing fuse cover and

remove cover.

12. Remove 7 screws securing lower edge of fascia

panel.

13. Remove footwell cover retaining plates.
14. Remove 2 nuts and remove lower fascia panel.

NOTE: Do not carry out further
dismantling if component is removed for
access only.

15. Remove 21 screws and release air duct cover.
16. Loosen trunnion screw, remove air distribution

cable and duct cover.

Refit

17. Fit air distribution cable to duct cover and fit

inner cable to vent flap trunnion.

18. Tighten vent flap trunnion screw to 6 Nm (4

lbf.ft) and bend cable end to secure.

19. Fit duct cover to lower fascia and fit and tighten

screws.

20. Check condition of seal between heater and

lower fascia, if damaged replace.

21. Carefully fit lower fascia panel and ensure

harness route is correct.

22. Secure lower fascia panel with screws and

tighten nuts to 10 Nm (7 lbf.ft).

23. Fit fuse cover and secure with screws.
24. Connect demister tubes to lower fascia panel.
25. Raise air distribution lever to screen demist

position and close footwell vent.

26. Connect air distribution cable to lever, tighten

grub screw and outer cable clamp.

27. Fit end cap to fascia and secure with screws.
28. Fit check strap covers and secure with screws.
29. Fit speakers. See ELECTRICAL, Repair.
30. Fit fascia closing panel.
31. Fit nut plate and fit screws to secure nut plate

and closing panel.

32. Fit knobs to air vent control levers.
33. Fit fascia console. See this Section.
34. Fit steering column nacelle. See STEERING,

Repair.

35. Connect battery negative lead. See

ELECTRICAL, Repair.
