EVAPORATOR

82

AIR CONDITIONING

4

REPAIR

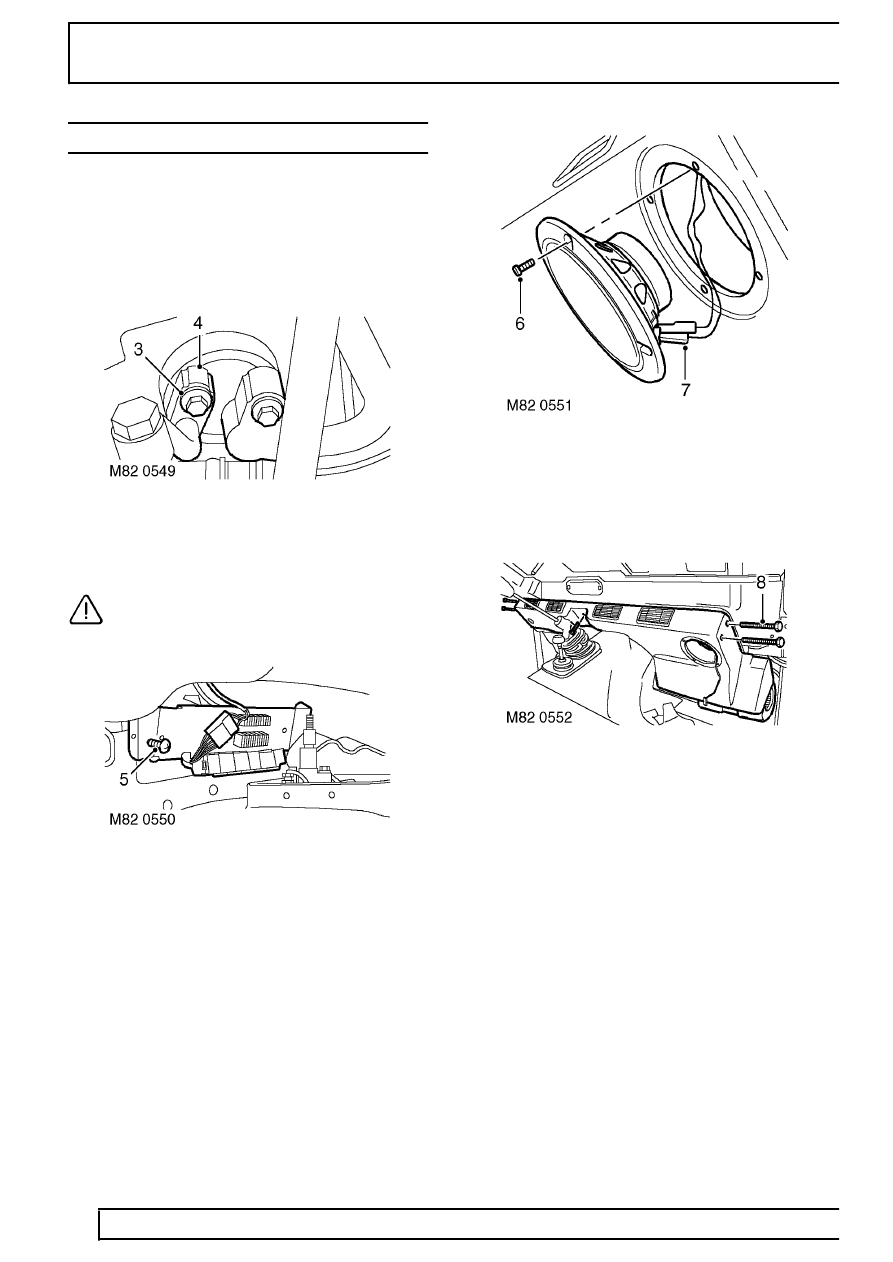

EVAPORATOR

Service repair no - 82.25.20

Remove

1. Remove battery cover.
2. Recover refrigerant from A/C system. See

Adjustment.

3. Remove 2 bolts securing A/C pipes to

evaporator.

4. Release pipes and discard ’O’ rings.

CAUTION: Immediately cap all air
conditioning pipes to prevent ingress of
dirt and moisture into the system.

5. Remove 2 screws and release fuse/relay bracket

from body and collect 2 spacers.

6. Remove 8 screws securing speakers to A/C

duct.

7. Disconnect speaker Lucars and remove

speakers.

8. Remove 4 screws and bolt securing A/C duct to

fascia panel.
