E3510 Car radio (RH drive adaptation)

Description

La vettura è predisposta per l'installazione di un impianto autoradio.

La predisposizione prevede:

• vano autoradio
• cavi di alimentazione della radio stessa
• altoparlanti anteriori di potenza e tweeter separati collocati nelle porte;
• altoparlanti posteriori collocati nelle porte;
• altoparlanti posteriori sul ripiano sottolunotto
• cavi di collegamento dell'autoradio con gli altoparlanti stessi;
• antenna integrata nel lunotto termico mediante un opportuno dispositivo elettronico, e collegata mediante cavo coassiale con l'autoradio.

Il circuito autoradio è alimentato sia con chiave su MAR, che con un'alimentazione diretta dalla batteria (che consente la memorizzazione di sintonie, codici di sicurezza, ecc.).

Le due linee suddette sono protette da due fusibili della centralina di derivazione.

All'autoradio giunge anche un'alimentazione a luci di posizione inserite, per illuminare i comandi della radio stessa.

A richiesta viene inoltre installata direttamente in produzione un'autoradio appositamente disegnata per questa vettura.. E' possibile scegliere tra due tipi diversi. Tutti i dettagli sulle caratteristiche e sul funzionamento di tali radio sono riportati sul libretto "USO E MANUTENZIONE".

Sono stati anche inseriti sul cablaggio alcuni soppressori antidisturbo, a garanzia di un "silenziamento elettronico" di tutte quelle utenze elettriche che potrebbero interferire sul circuito radio.

A richiesta è possibile l'installazione di un cavo multipolare di collegamento dell'autoradio con un lettore di CD collocabile nel baule.

Description of operation

L'autoradio P20 è alimentata direttamente (pin 4 e 7 del connettore A) dalla batteria tramite la linea del fusibile F10 della centralina di derivazione B1 e il maxifuse J/B1 di B5 [fino a 2/99] oppure di B99 [da 2/99].

Riceve invece l'alimentazione "sotto chiave" (INT) (pin 3 del connettore A) tramite la linea del fusibile F1 della centralina di derivazione B1.

Al pin 6 del connettore A giunge l'alimentazione a luci di posizione inserite tramite la linea proveniente dall'interruttore del devioguida H5 e protetta dal fusibile illuminazione comandi B11 [fino a 2/99] oppure dal fusibile F4 della scatola portafusibili supplementare B98B [da 2/99]: in tal modo i comandi dell'autoradio sono illuminati a luci di posizione inserite.

Il pin 8 del connettore A è invece a massa (C20).

Il pin 5 del connettore A è collegato con la centralina P22, che controlla l'antenna integrata nel lunotto termico. La centralina P22 è poi collegata alla radio per mezzo dell'apposito cavo antenna.

Dal connettore B escono i cavi con i segnali verso gli altoparlanti:

• pin 5 e 6 agli altoparlanti anteriori lato sinistro P35 e P45,
• pin 3 e 4 agli altoparlanti anteriori lato destro P36 e P46,
• pin 7 e 8 agli altoparlanti posteriori lato sinistro P30 e P40,
• pin 1 e 2 agli altoparlanti posteriori lato destro P31 e P41,

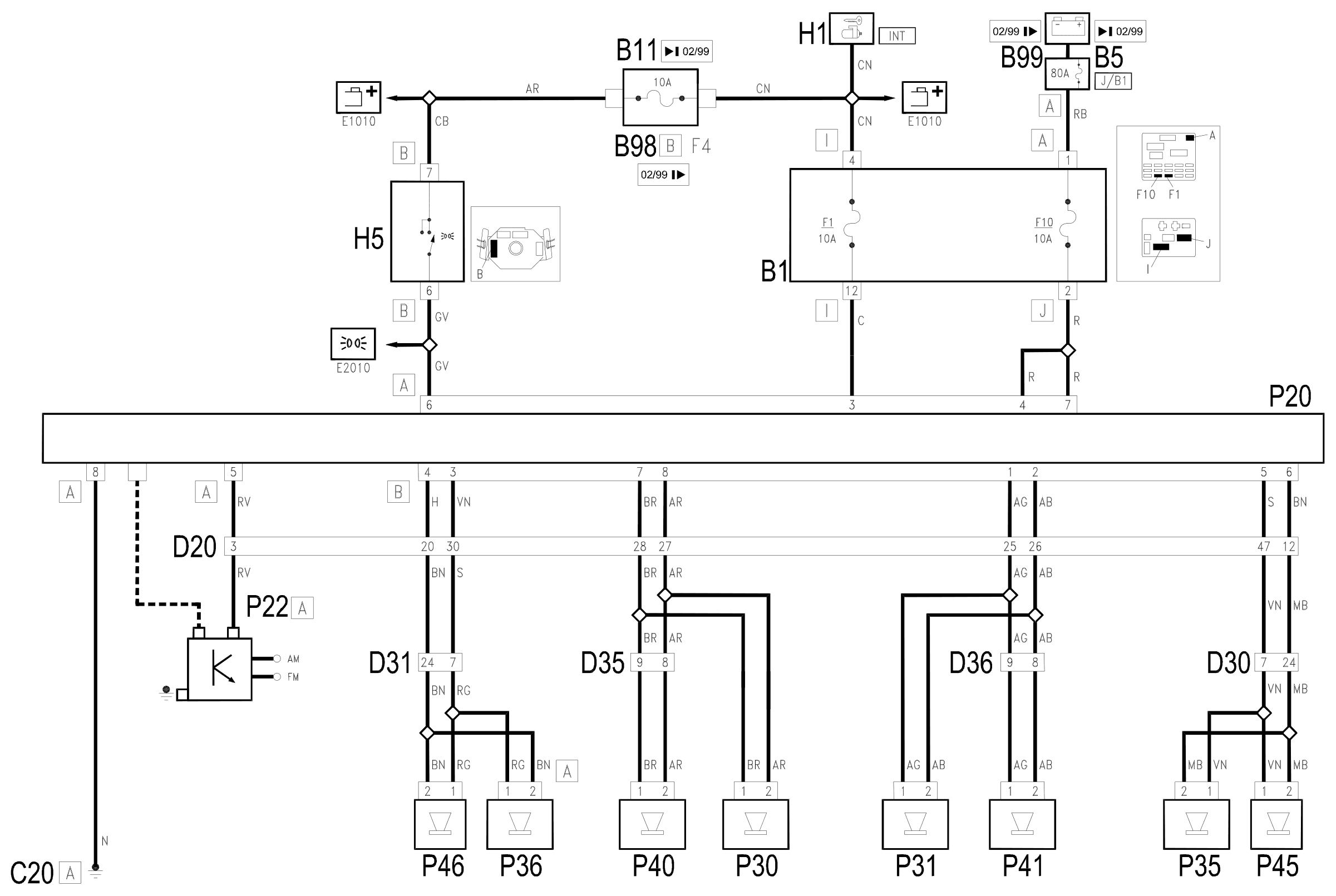

Wiring diagram

Components

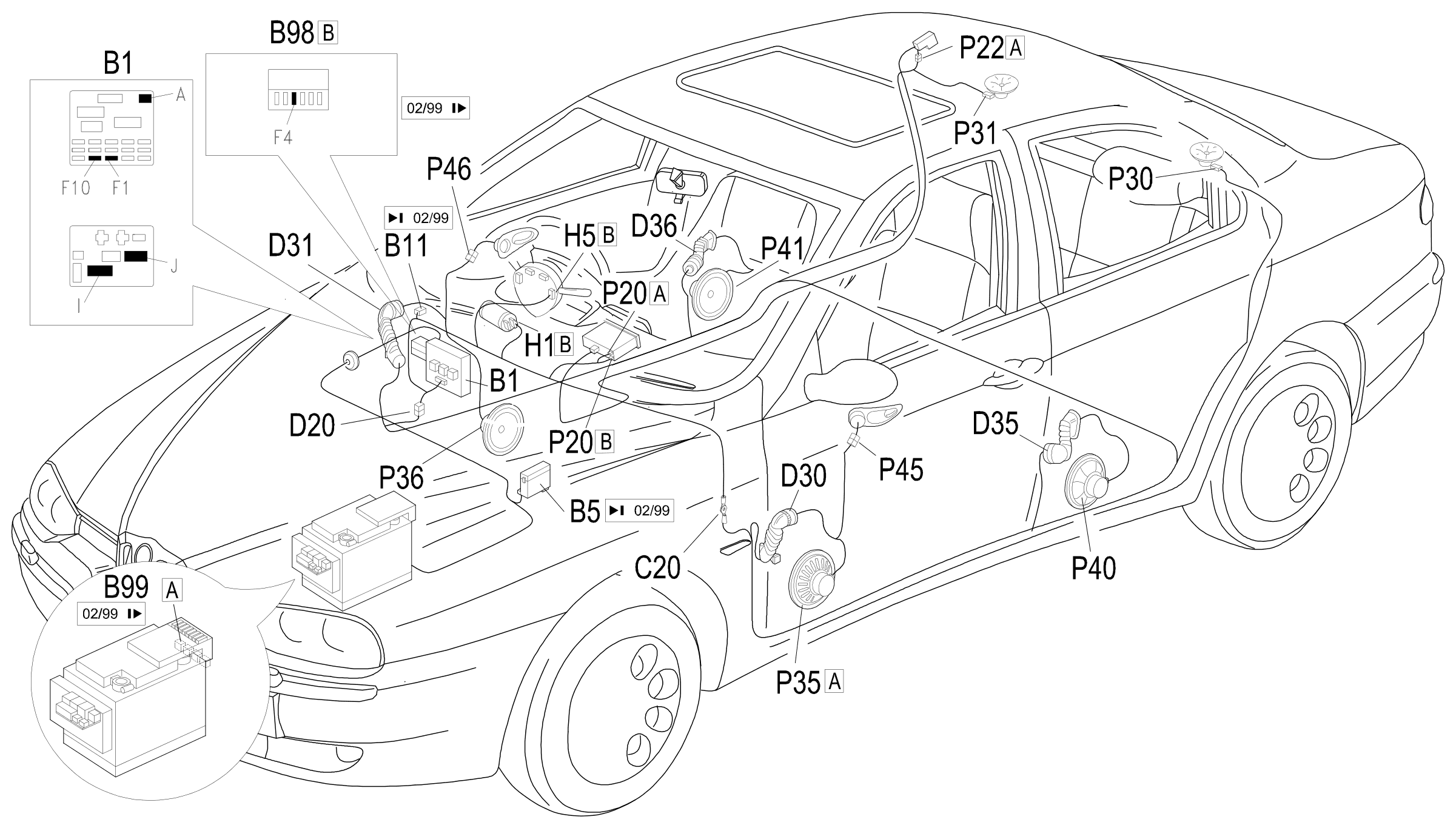

Component location
