RELAY - TAIL DOOR WIPER - FROM 02MY

WIPERS AND WASHERS

7

REPAIR

NOTE: Do not carry out further
dismantling if component is removed for
access only.

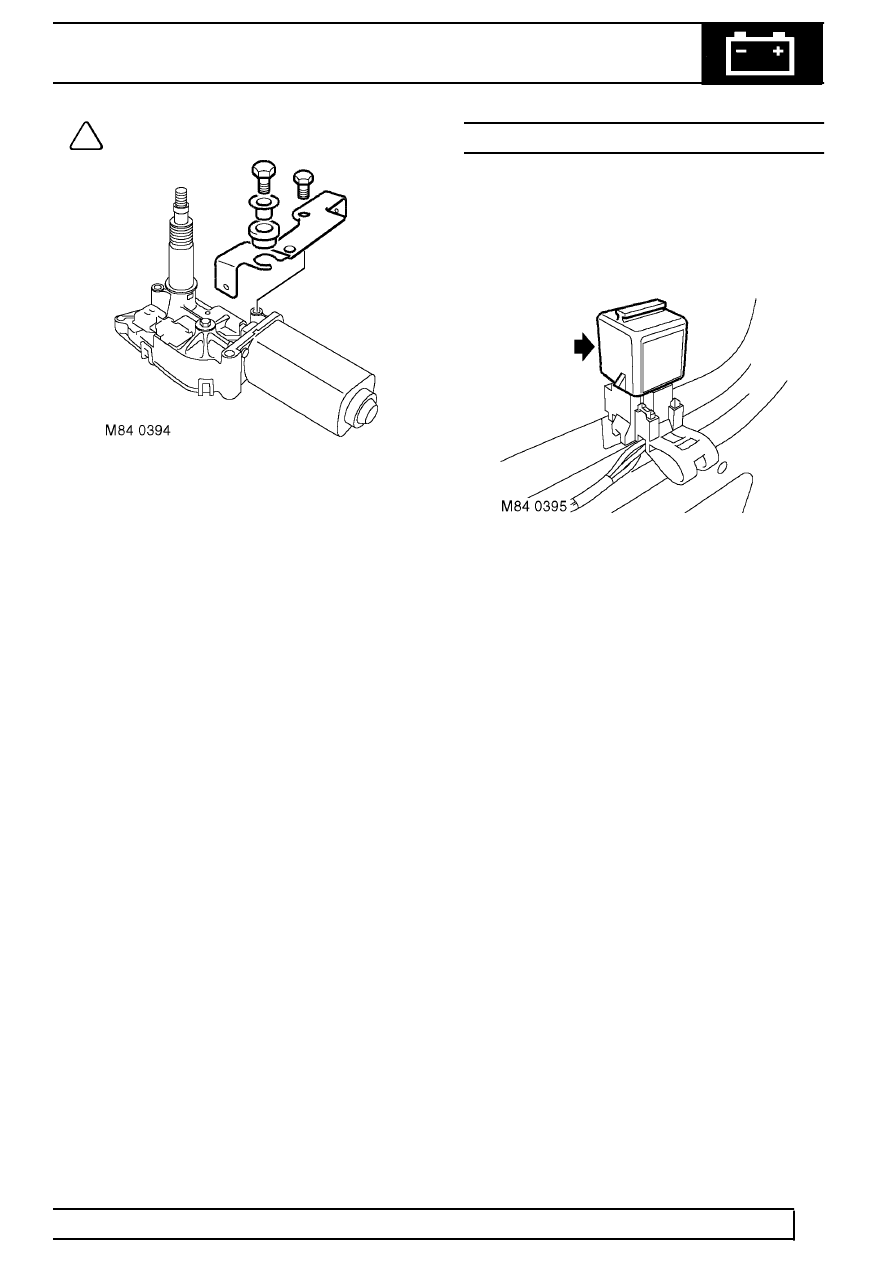

10. Remove 2 bolts securing wiper motor to

mounting bracket, remove bracket.

Refit

11. Fit mounting bracket to motor and tighten bolts

to 10 Nm (7 lbf.ft).

12. Fit motor spindle to rear door, connect multiplugs

and push motor fully home. Align motor
mounting bracket with solenoid mounting
bracket, fit bolt and tighten to 10 Nm ( 7 lbf.ft ).

13. Fit rear door trim casing. See CHASSIS AND

BODY, Repair.

14. Fit washer and nut to rear wiper assembly,

tighten nut to 3 Nm (2.2 lbf.ft).

15. Fit wiper arm to spindle, align blade to glass and

tighten nut to 17 Nm (13 lbf.ft).

16. Close nut cover.
17. Fit spare wheel and tighten nuts to 45 Nm (33

lbf.ft).

RELAY - TAIL DOOR WIPER - FROM 02MY

Service repair no - 84.35.38

Remove

1. Remove tail door trim casing. See CHASSIS

AND BODY, Repair.

2. Remove rear wiper motor relay.

Refit

3. Fit relay.
4. Fit tail door trim casing. See CHASSIS AND

BODY, Repair.
