HIGH/LOW SELECTOR LINKAGE (page 2 of 2)

41

TRANSFER GEARBOX

2

ADJUSTMENT

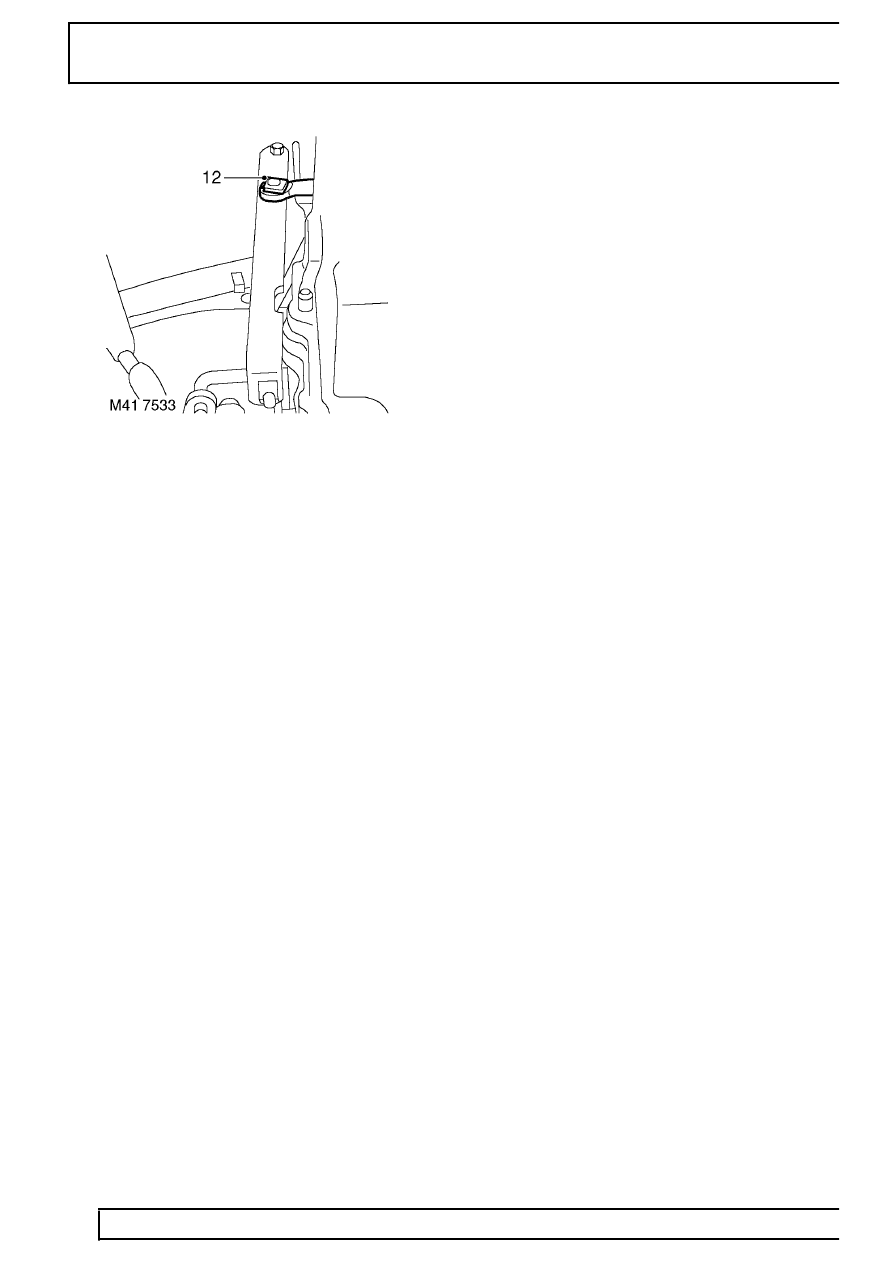

12. Remove clevis pin clip and clevis pin securing

high-low selector linkage to lever.

13. Select neutral in transfer gearbox.
14. Move gear lever to neutral position.
15. Align linkage and check that clevis pin passes

through linkage without binding.

16. If binding occurs, adjust linkage until clevis pin

passes through without binding.

17. Fit clevis pin and clevis pin clip.
18. Tighten locknut.
19. Fit and align tunnel cover and secure with

screws.

20. Position hand-brake lever and tighten bolts to 25

Nm (18 lbf.ft).

21. Secure bulkhead carpet to LH side of tunnel.
22. Position relay/fuse panel, fit spacers and tighten

screws.

23. Position insulation pad around gear levers.
24. Fit gear lever gaiter.
25. Fit gearbox tunnel carpet.
26. Fit gear lever knobs.
27. Reconnect battery negative lead.
