GAP AND PROFILE INFORMATION

PANEL REPAIRS

9

BODY DIMENSIONS

GAP AND PROFILE INFORMATION

The following information is to be used as a guide to assist the technician in refitting exterior body panels and trim
items, to achieve a correctly aligned and cosmetically acceptable vehicle.

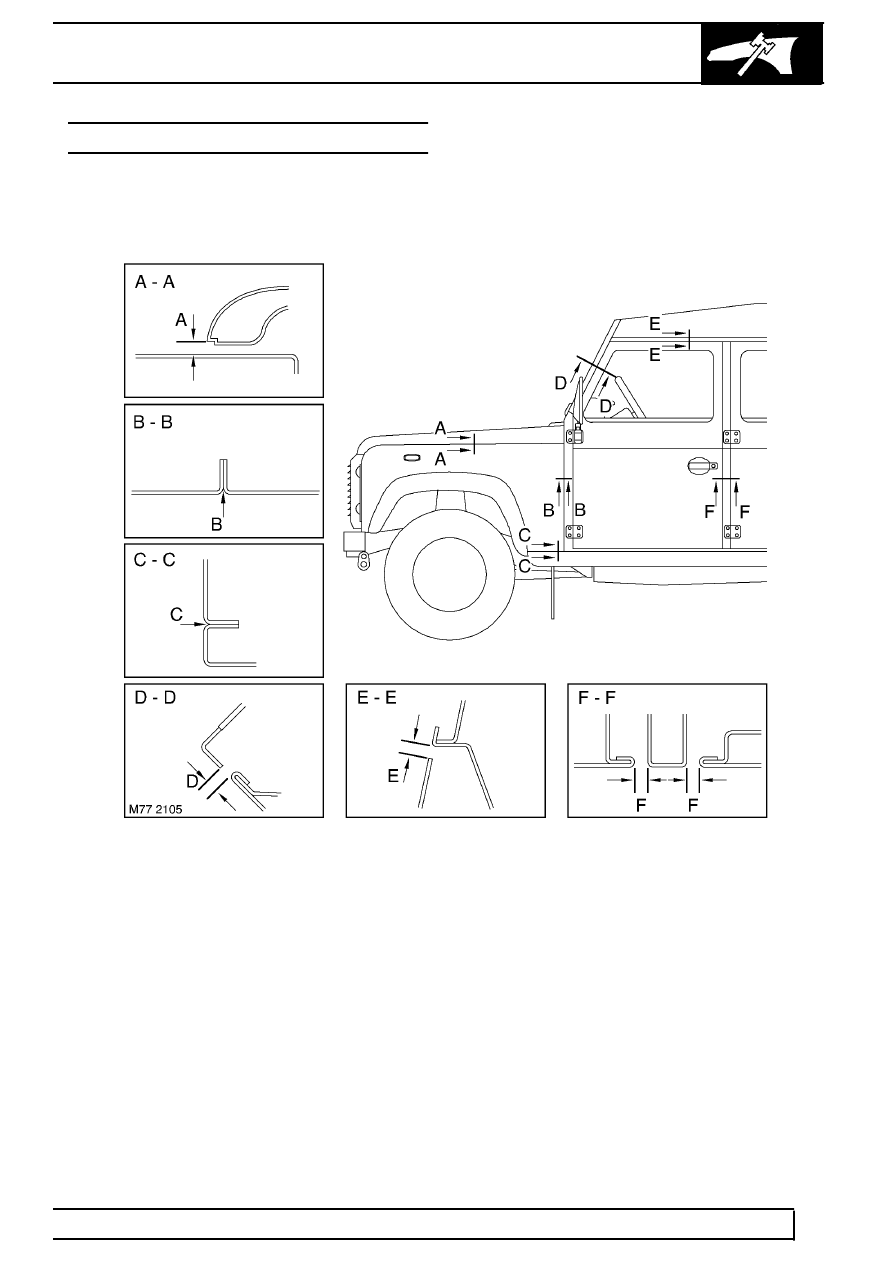

Section A-A, Bonnet to wing, gap A = 3 - 8 mm. To be parallel within 2 mm.

Section B-B, Wing to ’A’ post lower, gap B = 0. Profile = +/- 1 mm.

Section C-C, Wing to sill, gap C = 0. Profile = +/- 1 mm.

Section D-D, Screen aperture to door frame, gap D = 5 - 9 mm.

Section E-E, Door frame to roof, gap E = 7 - 11 mm.

Section F-F, Front and rear door to ’B/C’ post, gap F = 7 - 11 mm.
