FOAM/RUBBER SEAL APPLICATION AREAS

77

PANEL REPAIRS

26

SEALING AND CORROSION PROTECTION

FOAM/RUBBER SEAL APPLICATION AREAS

The following Illustrations show the location of foam/rubber seals. All areas
All areas symmetrically opposite to those shown are also treated.

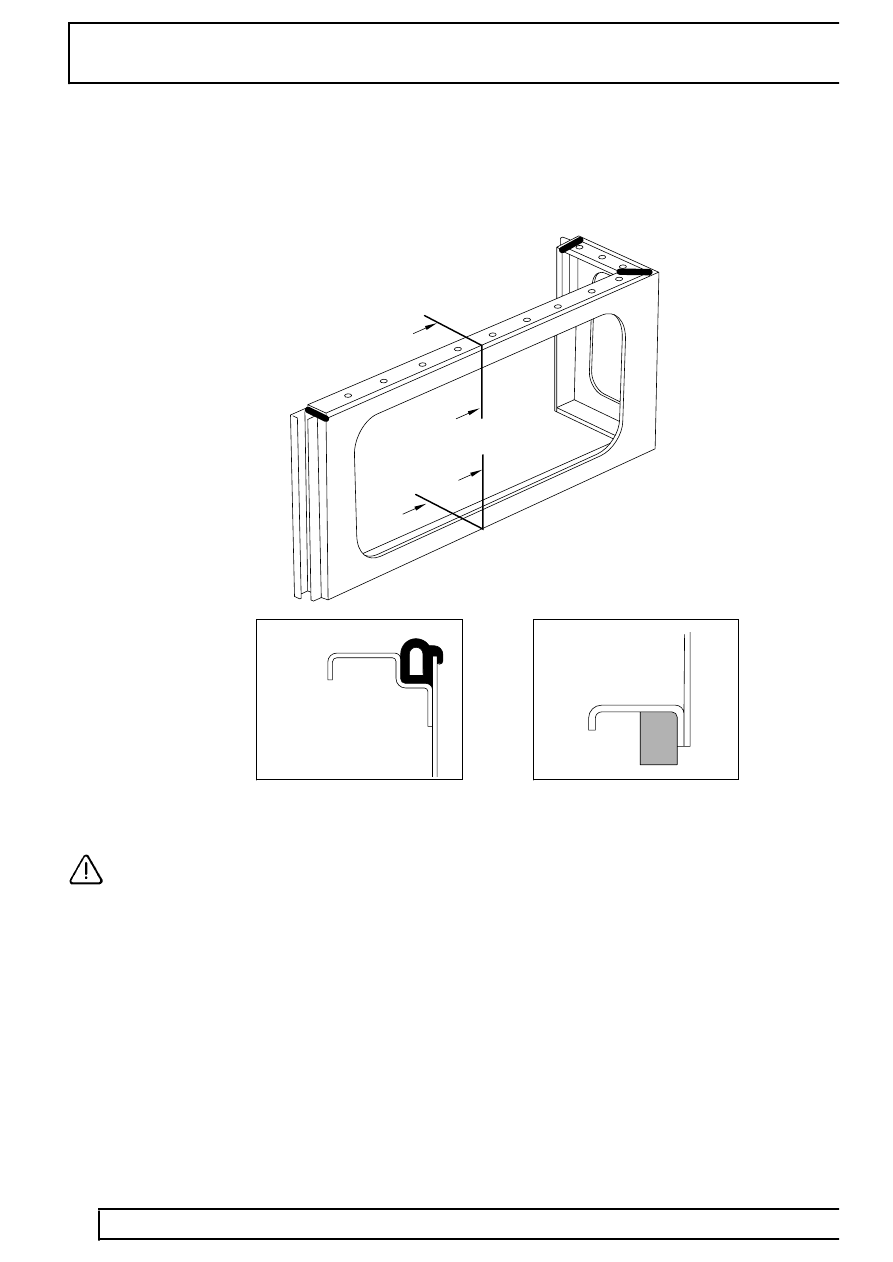

Body side rear

M77 2093A

A

A

B

B

A - A

B - B

Section A-A shows a rubber seal in position on the body side rear upper assembly.

CAUTION: Ensure rubber seal is correctly seated into channel.

Section B-B shows a foam seal located on the bottom edge of the body side rear upper assembly. It is fixed to the
panel using double sided tape.
