CHASSIS ALIGNMENT DIMENSIONS

77

PANEL REPAIRS

4

BODY DIMENSIONS

LAND ROVER 90

CHASSIS ALIGNMENT DIMENSIONS

A - Front Datum
B - Chassis Datum
C - Front axle centre line
D - Rear axle centre line

1. 239,0 - 236,5 mm
2. 82,0 - 79,5 mm
3. 633 mm
4. 2420,6 - 2418,6 mm
5. 2306,4 - 2305,4 mm
6. 981,2 - 978,7 mm
7. 182,7 mm
8. 41,5 - 37,0 mm
9. 252 - 250 mm

10. 110 mm
11. 2360mm - Wheelbase
12. 636 - 634 mm
13. 488 - 482 mm
14. 488 - 482 mm
15. 3431,1 - 3426,1 mm
16. 588,3 - 586,3 mm
17. 2313,8 - 2311,8 mm
18. 590,5 mm
19. 295,25 mm
20. 519,30 - 517,30 mm
21. 259,80 - 258,50 mm
22. 1242,6 - 1240,6 mm
23. 642,5 - 639,5 mm

24. 750,9 mm
25. 439,5 - 436,5 mm
26. 136,5 mm
27. 299,5 - 295,5 mm
28. 103 - 100 mm
29. 131,5 - 126,5 mm
30. 705,5 - 704,5 mm
31. 705,5 - 704,5 mm
32. 42,2 - 40,2 mm
33. 491 - 486 mm
34. 594,2 - 593,4 mm
35. 283,0 - 282,2 mm
36. 32,25 - 31,25 mm
37. 397 - 395 mm

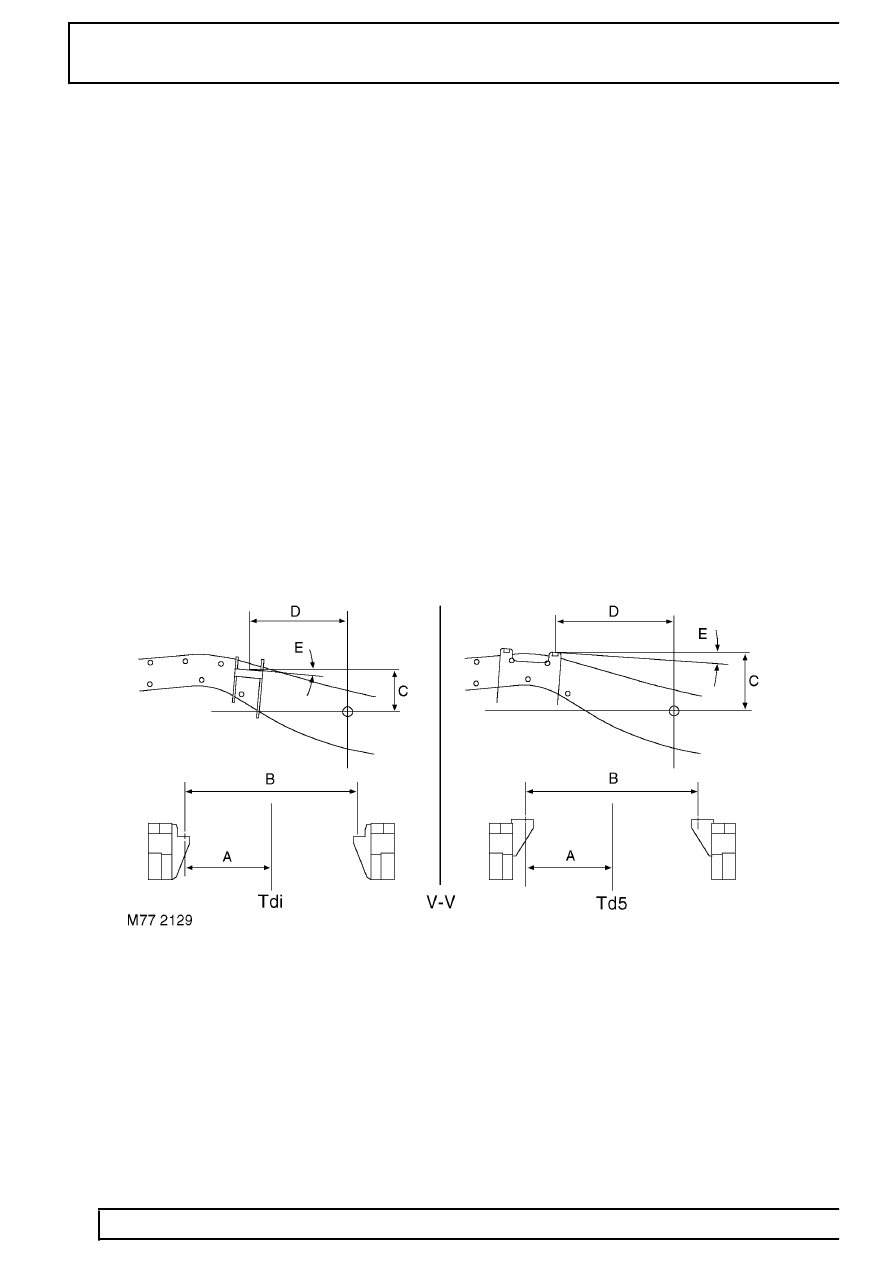

Engine mounting dimensions - section V-V

Section V-V, Tdi and Td5 engine mounting bracket dimensions. The dimensions are applicable to all derivatives.

Tdi dimensions:
A = 276.5
B = 553
C = 127.9
D = 317.4
E = 4 degrees

Td5 dimensions:
A = 273.2
B = 546.5
C = 187.8
D = 374.3
E = 4 degrees
