CAVITY WAX (page 2 of 5)

PANEL REPAIRS

13

SEALING AND CORROSION PROTECTION

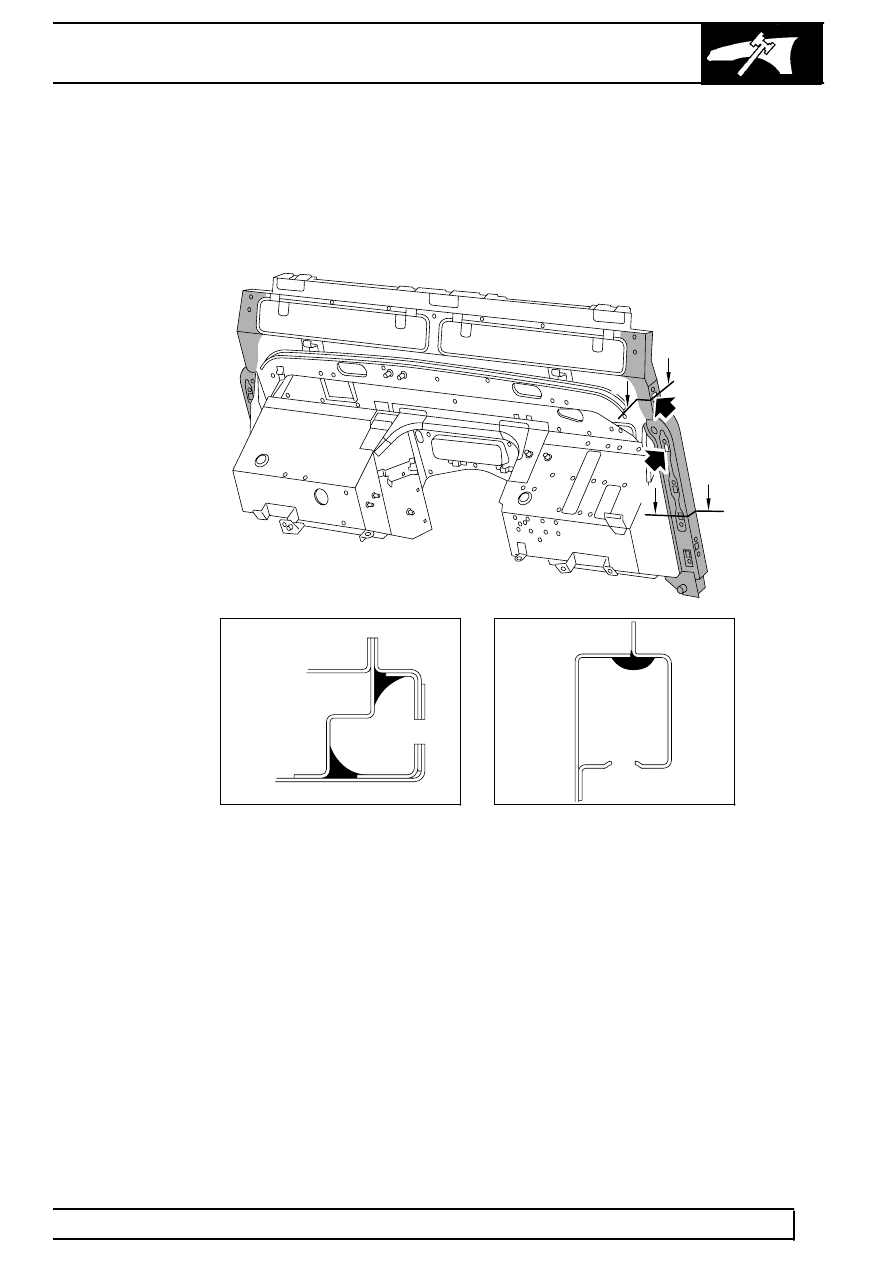

The following Illustrations show the treatment areas and Injection holes for Cavity Wax application.

All areas symmetrically opposite to those shown are also treated.

Bulkhead assembly

1

M77 2072A

B

A - A

B - B

2

A

A

B

Section A-A and B-B show application areas of cavity wax. Arrows 1 and 2 show application holes.
