LEVER - GEAR CHANGE

MANUAL GEARBOX

3

REPAIR

LEVER - GEAR CHANGE

Service repair no - 37.16.04

Remove

1. Remove gear lever knob.
2. Release and remove gear lever gaiter(s).

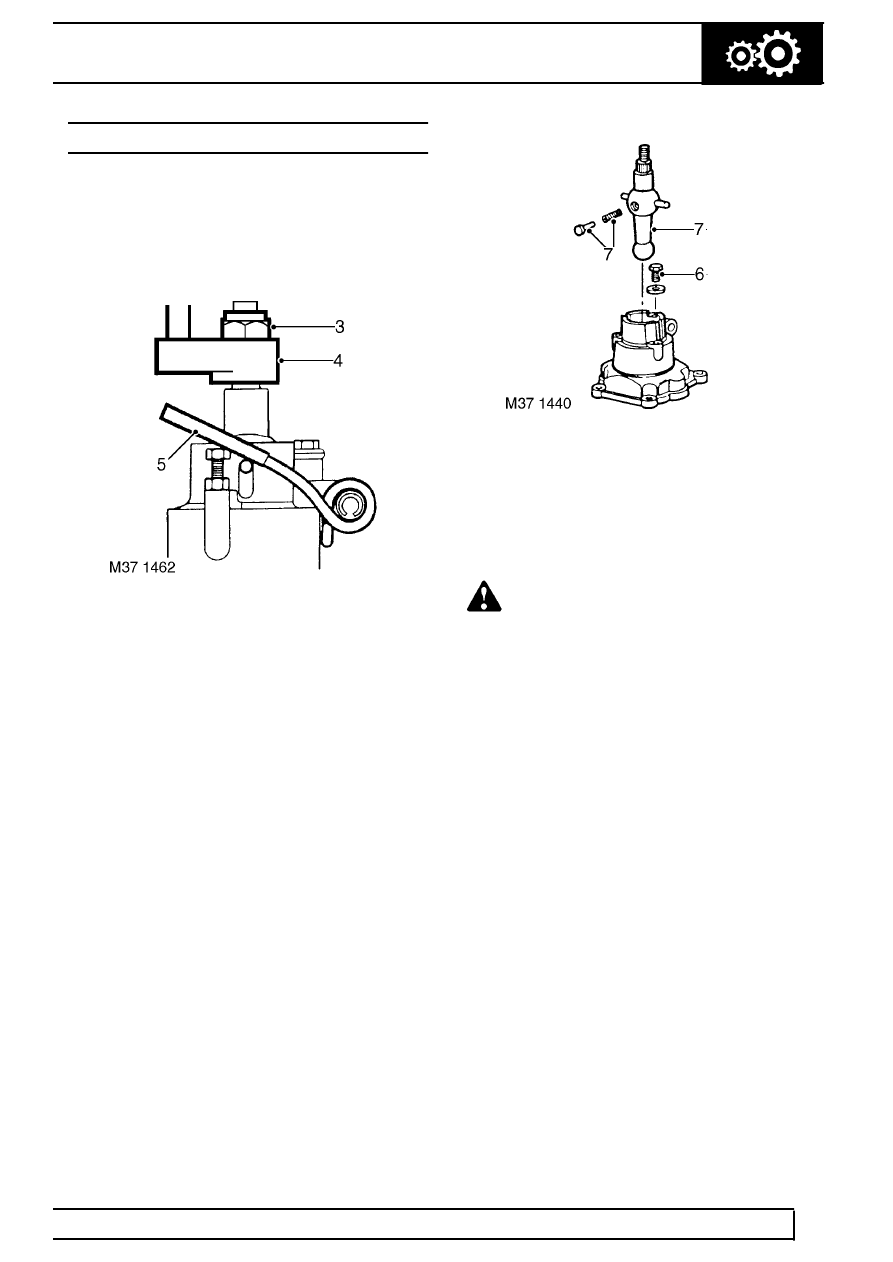

3. Remove nut securing upper gear lever to lower

gear lever.

4. Remove upper gear lever from lower gear lever.
5. Using a suitable piece of tubing fitted over end of

bias spring, release both ends of bias spring
from ball pins.

6. Remove bolt and special washer securing gear

lever to housing.

7. Carefully withdraw gear lever from housing

ensuring that spring loaded nylon pad is retained
during removal.

WARNING: Personal injury may result if
nylon pad is not retained.

Refit

8. Clean gear lever, housing and nylon pad.
9. Lubricate ball pin with multi-purpose grease and

fit nylon pad and spring.

10. Depress nylon pad against spring pressure,

position gear lever in housing with the nylon pad
facing away from bias spring location.

11. Fit gear lever retaining bolt and special washer

and tighten bolt to 10 Nm (7 lbf.ft).

12. Using a suitable piece of tubing fitted over ends

of bias spring, locate each end of bias spring to
ball pins.

13. Fit upper gear lever to lower gear lever and

tighten retaining nut to 25 Nm (18 lbf.ft).

14. Adjust bias spring. See Adjustment.
15. Fit gear lever gaiter(s).
16. Fit gear lever knob.
