PIPE - EXHAUST - FRONT

MANIFOLD AND EXHAUST SYSTEM

1

REPAIR

PIPE - EXHAUST - FRONT

Service repair no - 30.10.09

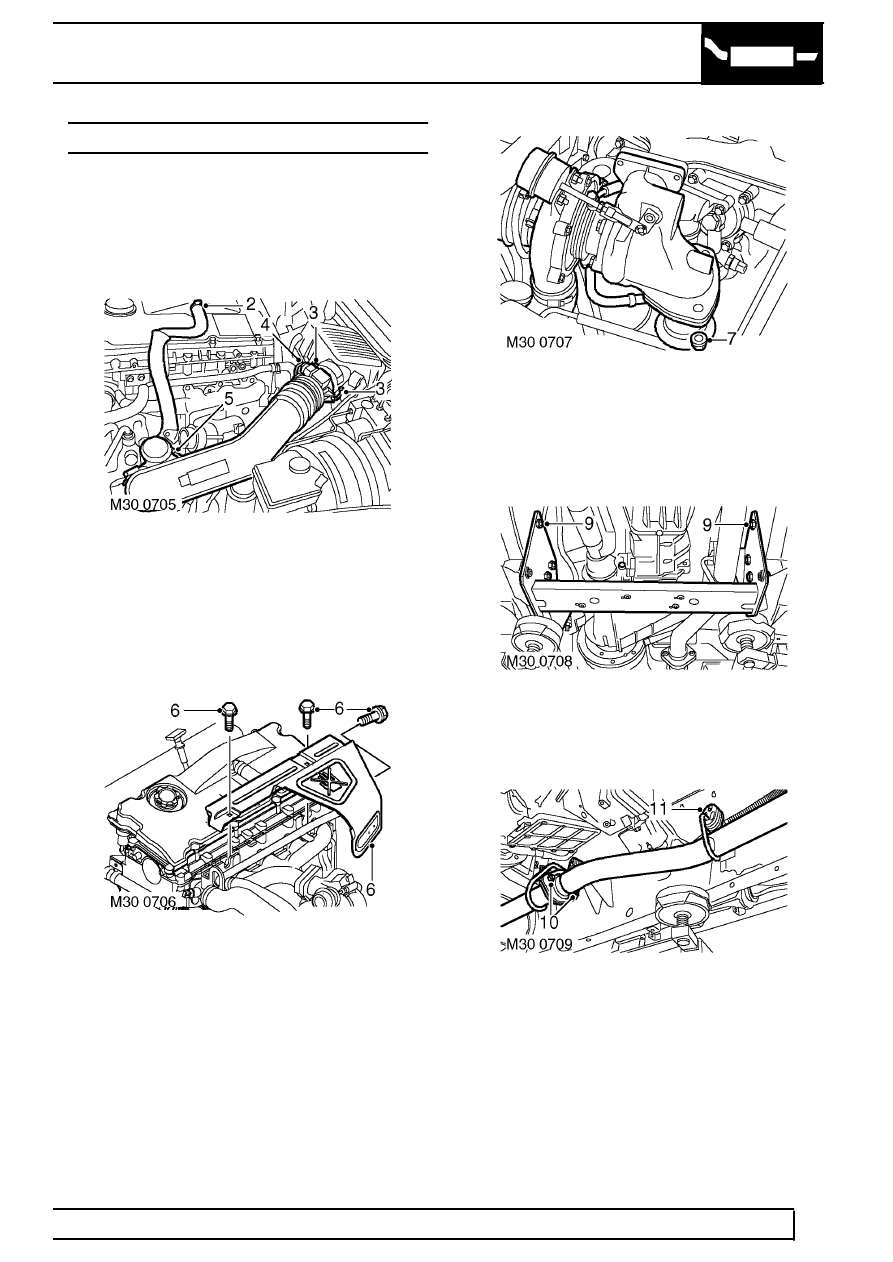

Remove

1. Remove engine acoustic cover. See ENGINE ,

Repair.

2. Release clip and disconnect breather hose from

camshaft cover.

3. Release clips and disconnect air flow meter from

air filter.

4. Disconnect multiplug from air flow meter.
5. Loosen clip screw and remove air inlet hose

from turbocharger.

6. Remove 3 bolts and remove exhaust manifold

heat shield.

7. Remove 3 nuts, release front pipe from

turbocharger and discard gasket.

8. Remove underbelly panel. See CHASSIS AND

BODY, Repair.

9. Remove 8 nuts and bolts and remove chassis

cross member.

10. Remove 2 nuts, release front pipe from

intermediate silencer.

11. Release front pipe from mounting rubber and

remove pipe.
