GASKET - INLET MANIFOLD

MANIFOLD AND EXHAUST SYSTEM

3

REPAIR

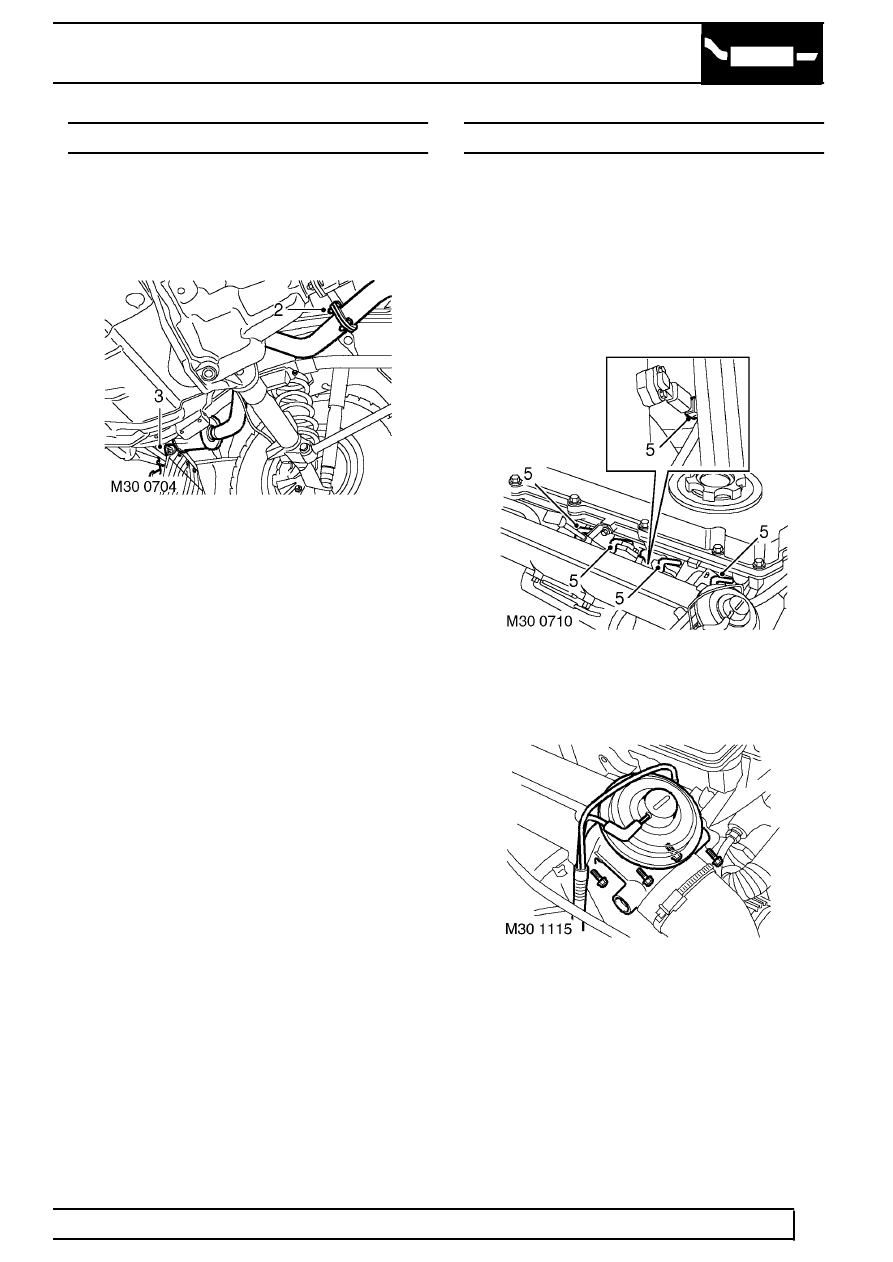

EXHAUST - TAIL PIPE AND SILENCER

Service repair no - 30.10.22

Remove

1. Raise vehicle on ramp.

2. Remove 3 nuts securing silencer to tail pipe.
3. Release tail pipe from mounting and remove tail

pipe.

4. Collect silencer to tail pipe gasket.

Refit

5. Clean silencer and tail pipe mating faces.
6. Position tail pipe and secure on mounting

rubber.

7. Using a new gasket, align silencer to tail pipe.
8. Fit nuts to silencer and tighten to 25 Nm (18

lbf.ft).

GASKET - INLET MANIFOLD

Service repair no - 30.15.08

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove 3 bolts and remove engine acoustic

cover.

4. Release retainers and remove cooling fan cowl.

5. Disconnect multiplug from manifold air pressure

sensor and release 4 glow plug leads.

6. Remove 4 bolts, release EGR valve from inlet

manifold and discard gasket.
