GASKET - EXHAUST MANIFOLD

MANIFOLD AND EXHAUST SYSTEM

5

REPAIR

Refit

16. Clean inlet manifold and mating face.
17. Fit new gasket.
18. Fit inlet manifold, and working from the centre

outwards, tighten nuts and bolts to 25 Nm (18
lbf.ft).

19. Position harness to sensors and connect

multiplugs.

20. Tighten harness clip bolts to camshaft carrier to

10 Nm (7 lbf.ft).

21. Clean dip stick tube and fit new ’O’ ring.
22. Fit dip stick tube and tighten bolt to 10 Nm (7

lbf.ft).

23. Connect glow plug leads.
24. Fit alternator support bracket and tighten bolts to

45 Nm (33 lbf.ft).

25. Position fuel cooler. Apply Loctite 242 to bolts

and tighten to 18 Nm (13 lbf.ft).

26. Fit new gasket, position EGR valve and tighten

bolts to 9 Nm (7 lbf.ft).

27. Connect multiplug to MAP sensor.
28. Fit cooling fan cowl.
29. Fit engine acoustic cover.
30. Reconnect battery negative lead.
31. Fit battery cover.

GASKET - EXHAUST MANIFOLD

Service repair no - 30.15.12

Remove

1. Remove turbocharger. See FUEL SYSTEM,

Repair.

2. Models with A/C: Remove auxiliary drive belt.

See ELECTRICAL, Repair.

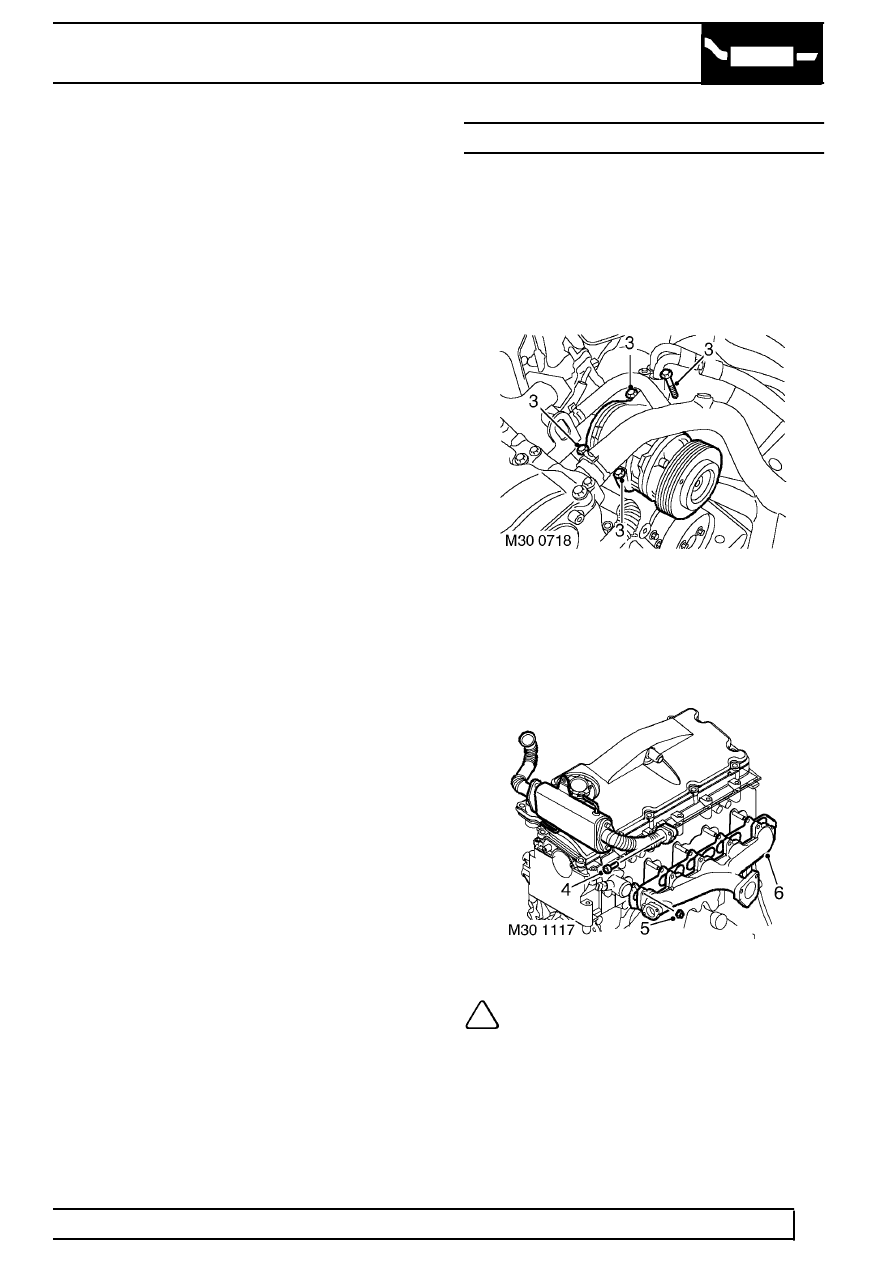

3. Remove 4 bolts securing compressor and move

to one side.
All Models

NOTE: EU3 Model illustrated.

4. Remove and discard 2 Allen screws securing

EGR pipe to exhaust manifold.

5. Remove 10 nuts securing exhaust manifold to

cylinder head.

6. Remove exhaust manifold and gasket.
