NECK - FUEL TANK FILLER

19

FUEL SYSTEM

14

REPAIR

Refit

19. Clean fuel pump and mating face.
20. Fit new fuel pump sealing ring.
21. Fit fuel pump and secure with locking ring.
22. Fit breather hose and secure clip.
23. Position heat shield and secure with scrivits.
24. With assistance position fuel tank and support

plate.

25. Connect fuel hoses and multiplug to fuel pump.
26. Connect filler neck breather and secure clip.
27. Position vent hose and secure to chassis clips.
28. Raise fuel tank to its fitted position.
29. Fit nuts and bolts securing fuel tank and tighten

to 25 Nm (18 lbf.ft) .

30. Connect filler hose and secure clip.

Vehicles fitted with tow bar

31. Position support bar and tighten nuts and bolts.
32. Reconnect battery negative lead.
33. Fit battery cover.

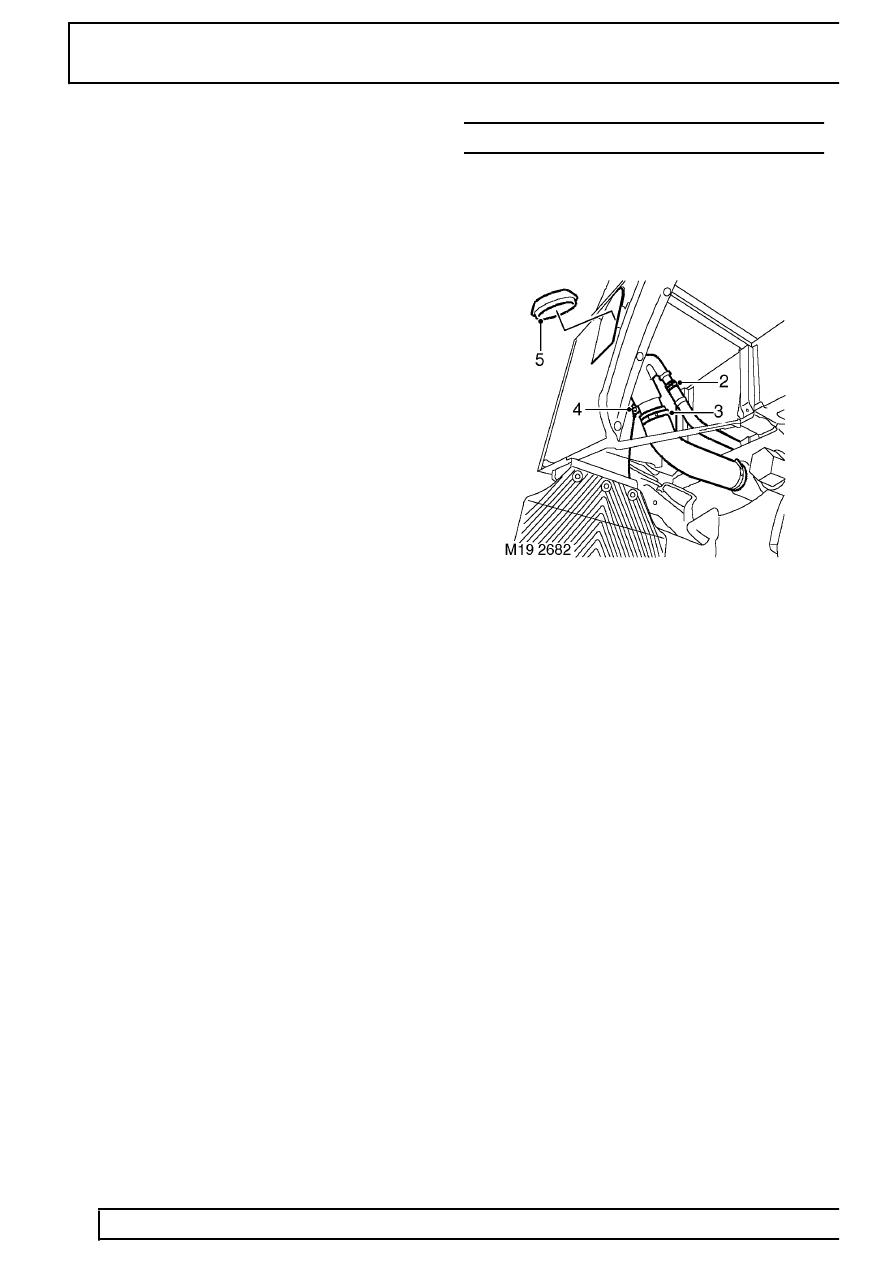

NECK - FUEL TANK FILLER

Service repair no - 19.55.07

Remove

1. Drain fuel tank. See Adjustment.

2. Loosen clip securing breather hose to fuel filler

neck and release hose.

3. Loosen clip securing fuel filler hose to neck and

release hose.

4. Remove screw and release earth lead from filler

neck.

5. Remove grommet securing filler neck to body.
6. Remove filler neck from body.

Refit

7. Fit filler neck to body.
8. Coat rubber grommet with soap solution.
9. Fit rubber grommet securing filler neck to body.

10. Connect earth lead and tighten screw.
11. Connect filler hose to neck and tighten clip.
12. Fit breather hose to filler neck and secure with

clip.
