INJECTOR - SET (page 2 of 2)

19

FUEL SYSTEM

8

REPAIR

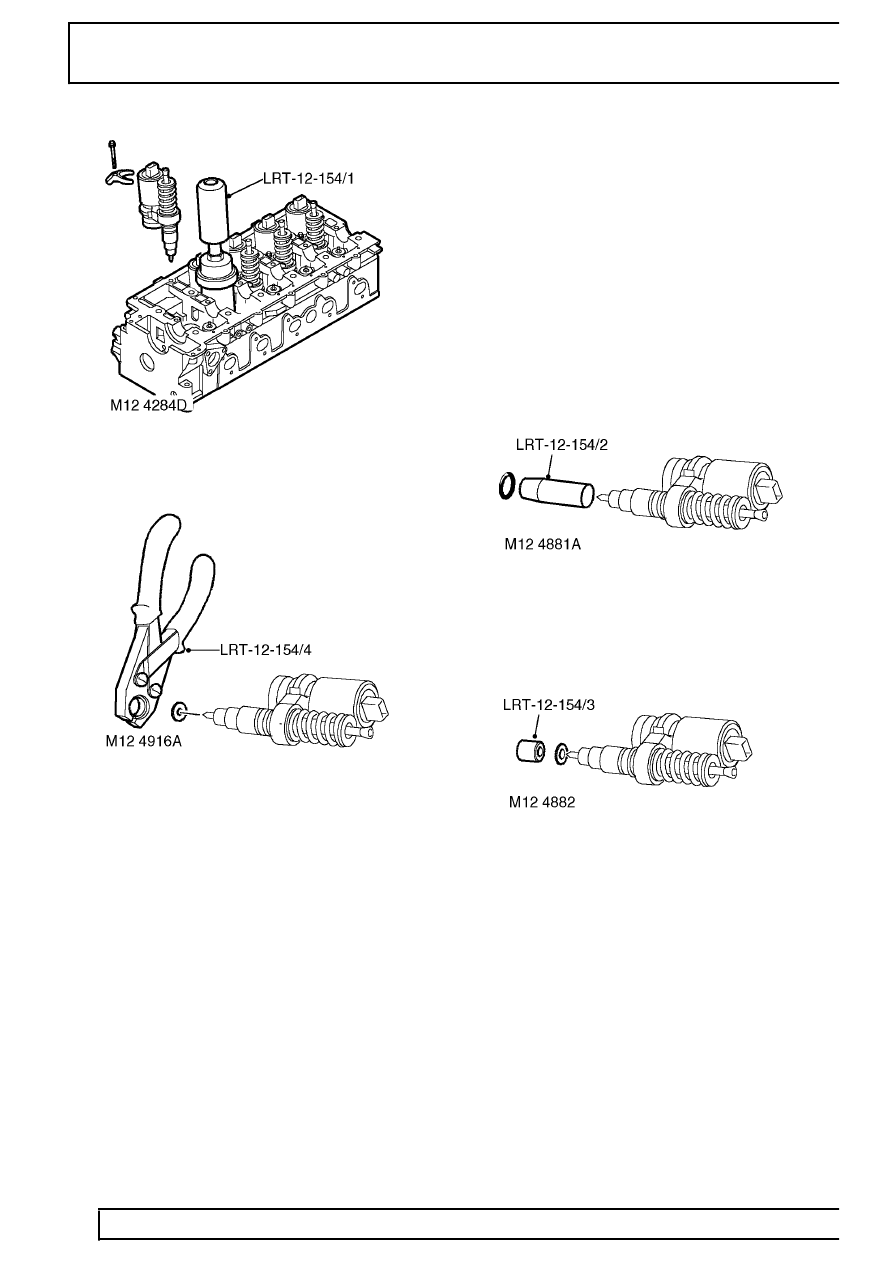

7. Assemble LRT-12-154/1 to injector unit, screw in

slide hammer and remove injector.

8. Using LRT-12-154/4, remove and discard

sealing washer.

9. Remove and discard ’O’ ring seal.

10. Rotate engine to align camshaft lobes for access

of injector removal tool.

11. Carry out above procedure to remove the

remaining 4 injectors.

12. Rotate engine manually until each cylinder being

worked on is at TDC, and remove excess fuel
from piston bowl using a syringe.

Refit

13. Clean injector unit and mating faces in cylinder

head.

14. Position LRT-12-154/2 to injector units and fit

new ’O’ rings.

15. Fit new sealing washers to injector nozzles using

LRT-12-154/3.

16. Fit retainers to injectors, carefully fit injectors

ensuring retainer is located on its dowel and
tighten bolt to 32 Nm (24 lbf.ft)

17. Connect multiplug to injector.
18. Repeat above operation for remaining injectors.
19. Connect fuel hoses.
20. New injectors must be programmed using

TestBook.

21. Fit rocker shaft. See ENGINE , Repair.
22. Fit cooling fan. See COOLING SYSTEM,

Repair.
