ROCKER SHAFT ASSEMBLY

ENGINE

11

REPAIR

63. Pre EU3 model:- Fit bolt, EGR valve pipe to

cylinder head and tighten to 25 Nm (18 lbf.ft) .

64. EU3 model:- Connect coolant hoses to EGR

cooler and secure with clips.

65. Position air intake hose to EGR valve and

tighten clip screw.

66. Disconnect fuel hose from connector block and

connect to fuel cooler.

67. Connect fuel hoses to fuel cooler and connector

block on cylinder head.

68. Connect coolant hoses to fuel cooler and secure

clips.

69. Connect vacuum hose to EGR valve.
70. Position engine harness and connect multiplugs

and heater plug connectors.

71. Fit and tighten bolts, engine harness to camshaft

carrier.

72. Clean exhaust manifold and mating face.
73. Fit new gasket to exhaust manifold, position

turbocharger and tighten nuts to 30 Nm (22 lbf.
ft).

74. Clean turbocharger feed hose bolt.
75. Position feed hose using new sealing washers,

tighten bolt to 25 Nm (18 lbf.ft) .

76. Position exhaust manifold heat shield, and

tighten M6 bolts to 10 Nm (7 lbf.ft) and M8 bolt
to 25 Nm (18 lbf.ft) .

77. Position air inlet hose to turbocharger and

tighten clip screw.

78. Connect air flow meter to air filter and secure

clips.

79. Connect air flow meter multiplug.
80. Fit cooling fan. See COOLING SYSTEM,

Repair.

81. Fit camshaft cover gasket. See this Section.
82. Refill cooling system. See COOLING SYSTEM,

Adjustment.

83. Fit underbelly panel. See CHASSIS AND

BODY, Repair.

ROCKER SHAFT ASSEMBLY

Service repair no - 12.29.29

Remove

1. Remove cooling fan. See COOLING SYSTEM,

Repair.

2. Remove camshaft cover gasket. See this

Section.

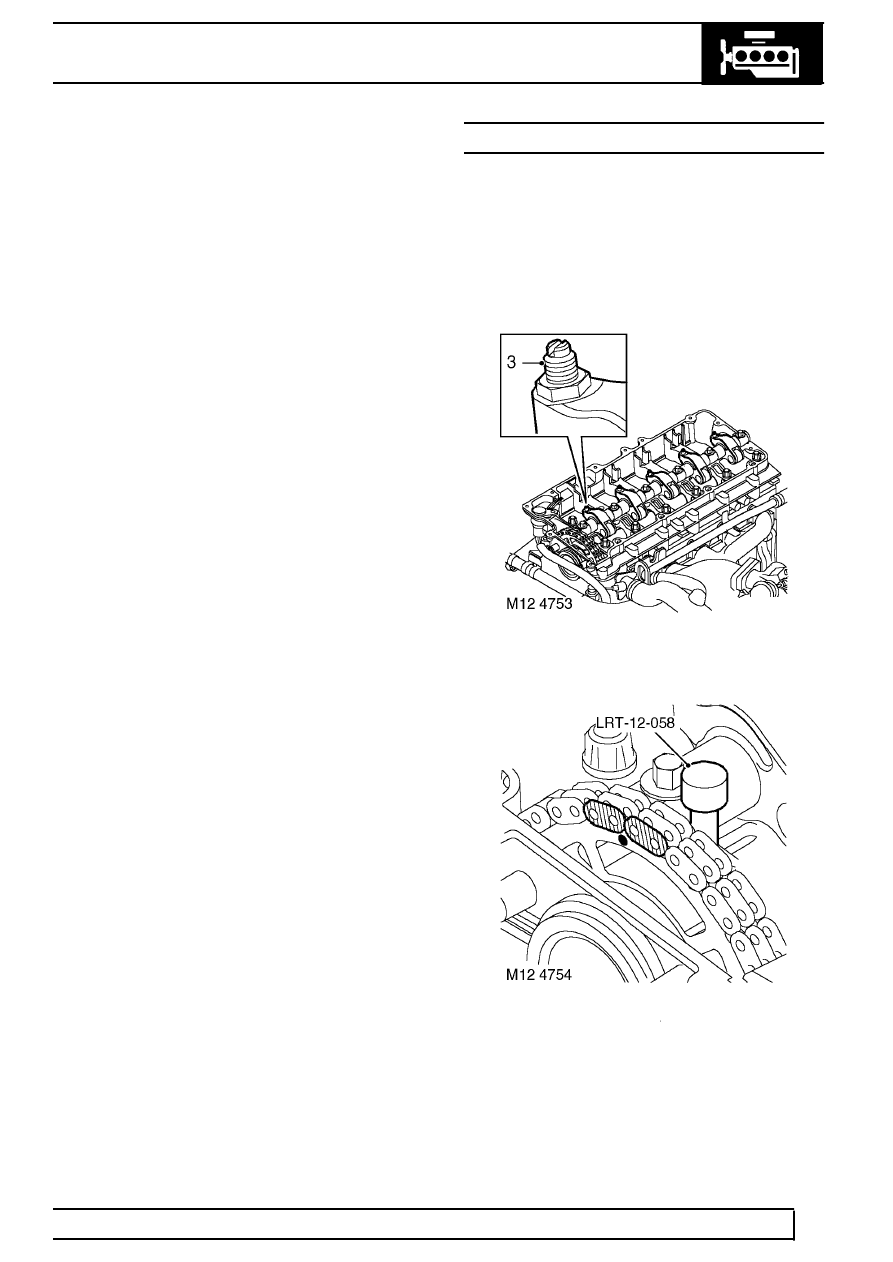

3. Loosen lock nuts and fully retract rocker

adjusting screws to prevent damage on
reassembly.

4. Rotate engine clockwise, until camshaft gear

and timing chain marks are aligned and fit
LRT-12-058 through camshaft carrier to lock
camshaft.
