OIL SEAL - CRANKSHAFT - REAR

12

ENGINE

4

REPAIR

Refit

9. Position new crankshaft pulley to vice.

10. Remove 3 bolts and remove damper from

crankshaft pulley.

11. Using a lint free cloth, thoroughly clean oil seal

recess and the running surface on crankshaft
pulley.

12. Fit crankshaft pulley.
13. Fit LRT-51-003 to crankshaft pulley and secure

with 2 bolts.

14. Fit new crankshaft pulley bolt and tighten to 460

Nm (340 lbf.ft).

NOTE: It is recommended that a torque
multiplier is used to tighten crankshaft
pulley bolt.

15. Remove 2 bolts and remove LRT-51-003 from

crankshaft pulley.

16. Fit damper to crankshaft pulley, fit bolts and

tighten to 80 Nm (60 lbf.ft) .

17. Fit auxiliary drive belt.
18. Fit radiator. See COOLING SYSTEM, Repair.
19. Fit underbelly panel. See CHASSIS AND

BODY, Repair.

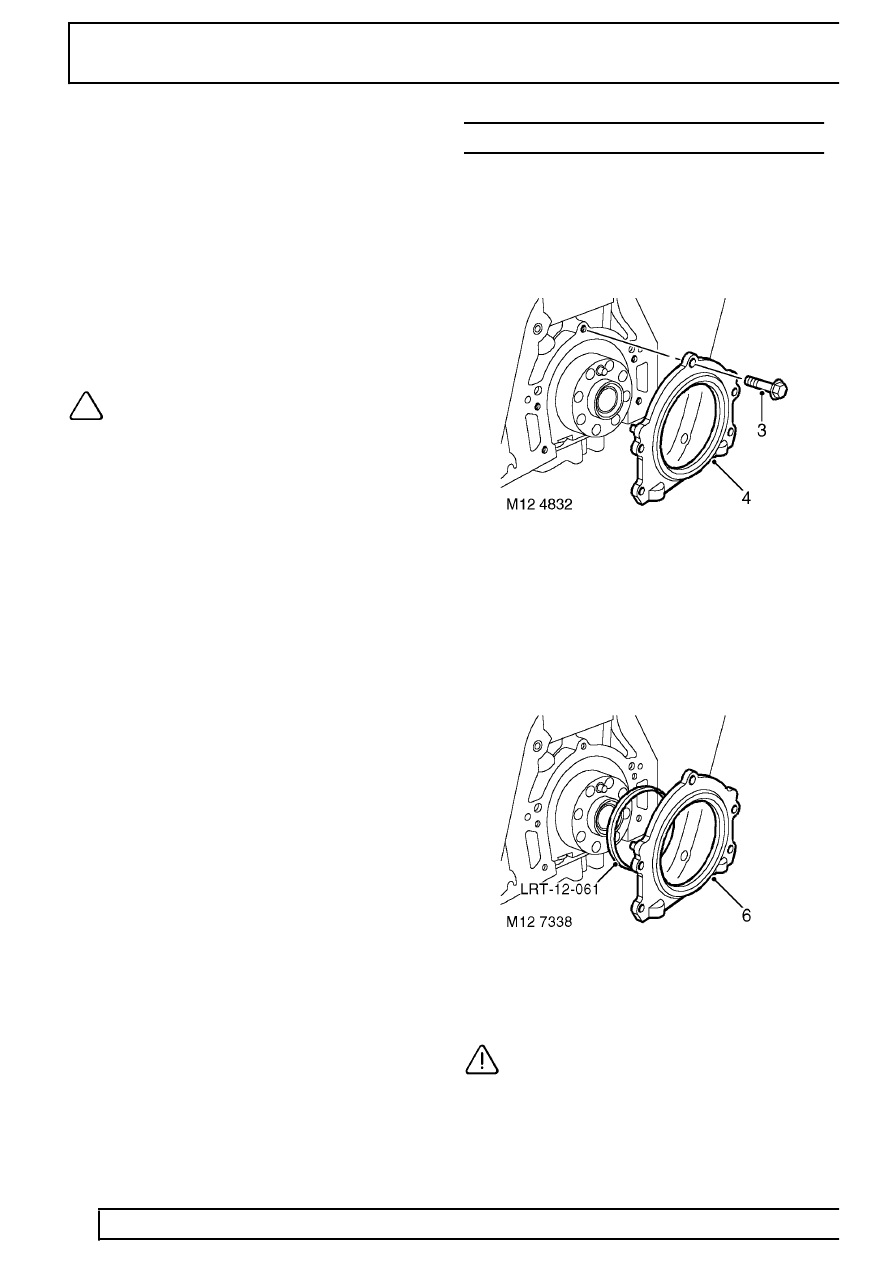

OIL SEAL - CRANKSHAFT - REAR

Service repair no - 12.21.20

Remove

1. Remove flywheel. See this Section.
2. Remove sump gasket. See this Section.

3. Remove 5 bolts securing oil seal housing to

cylinder block.

4. Remove seal housing.

Refit

5. Clean seal housing mating face on cylinder

block.

6. Position seal protector, LRT-12-061 over

crankshaft boss. Fit new seal and housing
assembly and remove tool LRT-12-061.

CAUTION: Oil seal must be fitted dry.
