MOUNTING - GEARBOX - REAR - LH

ENGINE

21

REPAIR

Refit

11. Fit mounting and mounting bracket.
12. Fit mounting bracket to cylinder block bolts and

tighten to 48 Nm (35 lbf.ft) .

13. Fit nuts securing mounting to chassis and tighten

to 85 Nm (63 lbf. ft).

14. Fit mounting to mounting bracket nut and tighten

to 85 Nm (63 lbf.ft) .

15. Remove engine support chains.
16. Position fuel cooler. Apply Loctite 242 to bolts

and tighten to 18 Nm (13 lbf.ft).

17. Remove stand(s) and lower vehicle.
18. Reconnect battery negative lead.
19. Fit engine acoustic cover. See this Section.

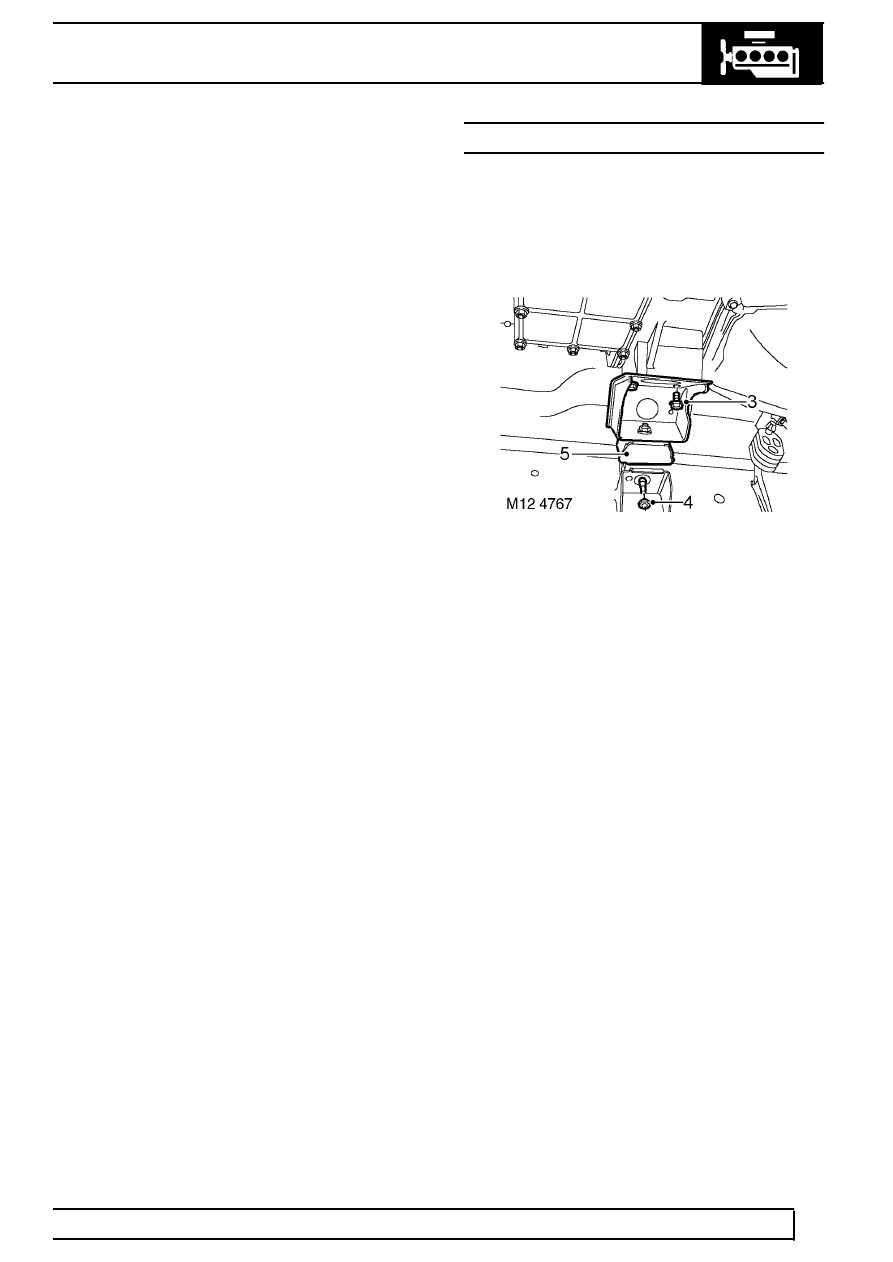

MOUNTING - GEARBOX - REAR - LH

Service repair no - 12.45.07

Remove

1. Raise vehicle on ramp.
2. Position jack to support gearbox.

3. Remove 4 bolts securing mounting bracket to

transfer gearbox.

4. Remove 2 nuts, remove mounting and mounting

bracket.

5. Remove heat shield from mounting.

Refit

6. Clean mounting and mating faces.
7. Position heat shield to mounting.
8. Position mounting and mounting bracket and

tighten nuts to 48 Nm (35 lbf.ft) and bolts to 85
Nm (63 lbf. ft).

9. Lower support jack.

10. Lower vehicle.
