GASKET - ENGINE SUMP

12

ENGINE

20

OVERHAUL

GASKET - ENGINE SUMP

Service repair no - 12.60.38.01

Remove

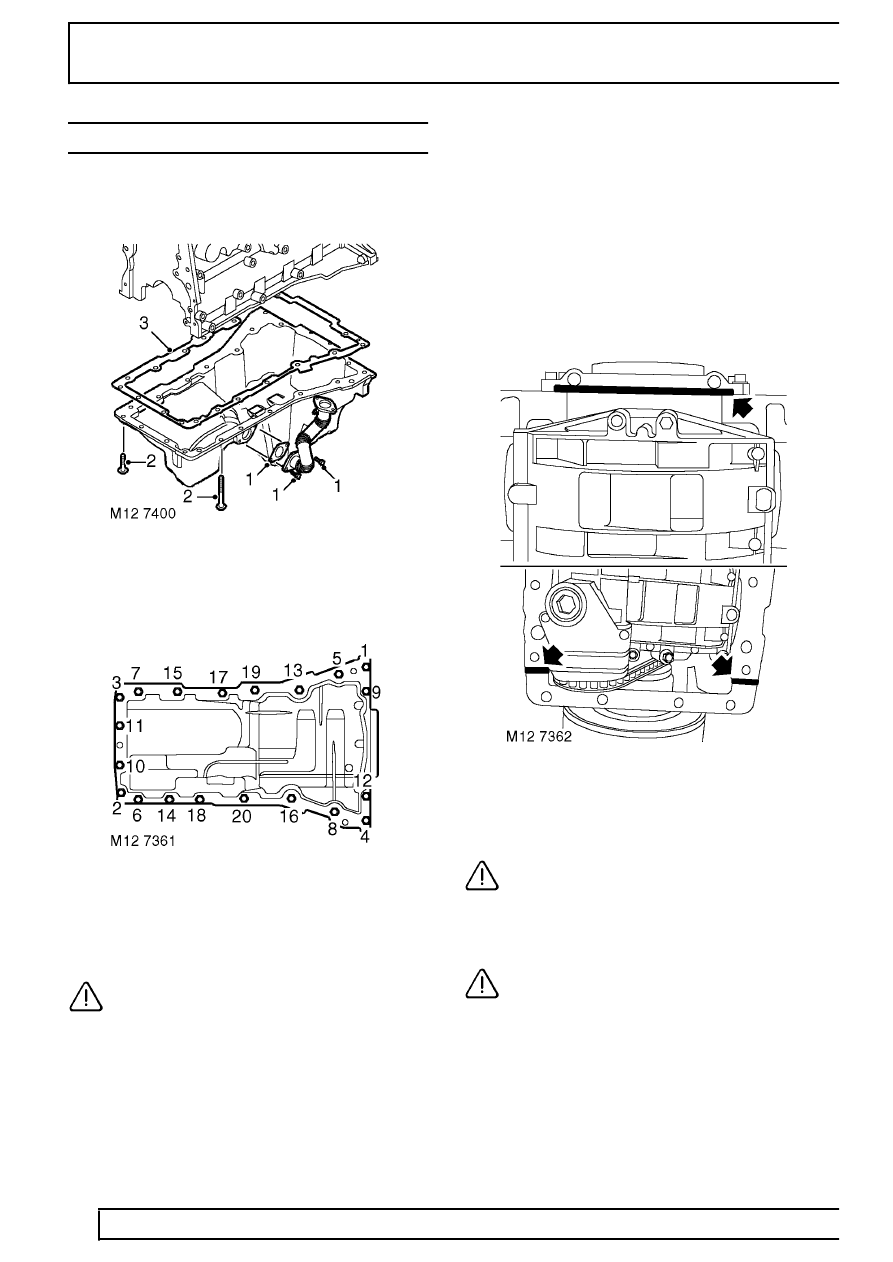

1. Remove 2 bolts securing centrifuge oil drain pipe

to sump, remove and discard gasket.

2. Using sequence shown and noting their fitted

positions, remove 20 bolts securing sump to
cylinder block.

3. Remove sump, remove and discard gasket.

CAUTION: Do not lever between sump and
cylinder block.

Refit

1. Clean sump and mating faces, ensure bolt holes

in cylinder block are clean and dry.

2. Using suitable solvent, remove all traces of

sealant from joint faces of timing chain cover and
crankshaft rear oil seal housing.

3. Clean centrifugal filter oil drain pipe and mating

faces.

4. Apply a bead of sealant, Part No. STC 3254 to

joint faces of timing chain cover and crankshaft
rear oil seal housing.

CAUTION: Assembly and bolt tightening
must be completed within 20 minutes of
applying sealant.

5. Position new sump gasket.

CAUTION: Gasket must be fitted dry.

6. Position sump, fit and lightly tighten bolts

ensuring they are in their original fitted positions.
