CYLINDER BLOCK (page 4 of 12)

12

ENGINE

16

DESCRIPTION AND OPERATION

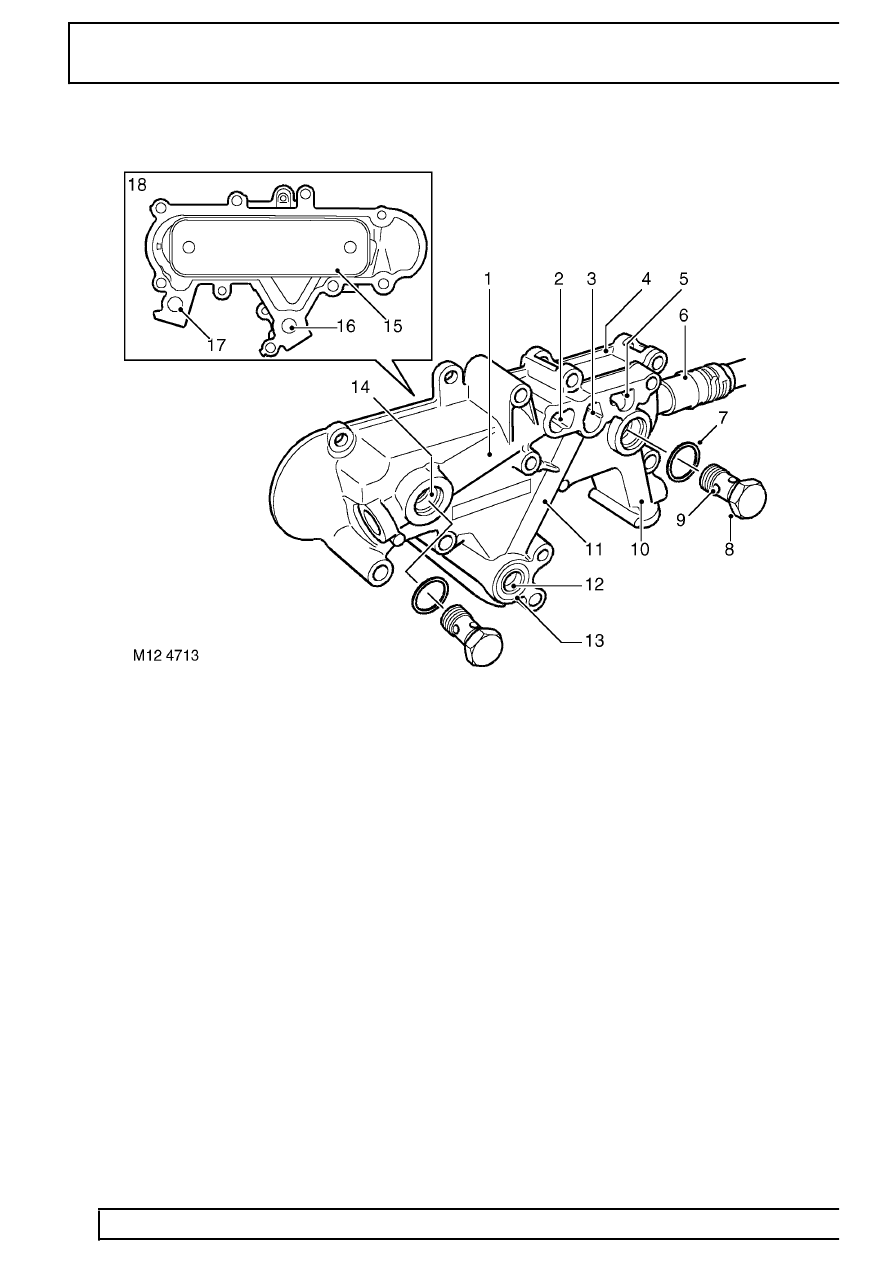

Oil cooler

1. Front oil gallery - full-flow filter to oil cooler matrix
2. Full-flow filter adaptor outlet port to oil cooler

(opens at 74

°

C)

3. Full-flow filter inlet port
4. Oil cooler housing
5. Full-flow filter outlet port to cylinder block
6. Coolant inlet port
7. Oil cooler banjo bolt seals (2 off)
8. Banjo bolts (2 off)
9. Banjo bolt oil holes - to oil cooler matrix

10. Rear oil gallery - full-flow filter / oil cooler outlet

to cylinder block

11. Centre oil gallery - from pump to full-flow filter
12. Inlet port to centrifuge filter
13. Sealing ring - centrifuge filter housing to oil

cooler housing

14. Port - oil cooler matrix
15. Oil cooler matrix
16. Inlet port from pump via cylinder block to oil

cooler housing

17. Outlet port from oil cooler housing to cylinder

block

18. Rear view of oil cooler housing
