VALVE - EGR - EU3 MODELS

17

EMISSION CONTROL

2

REPAIR

VALVE - EGR - EU3 MODELS

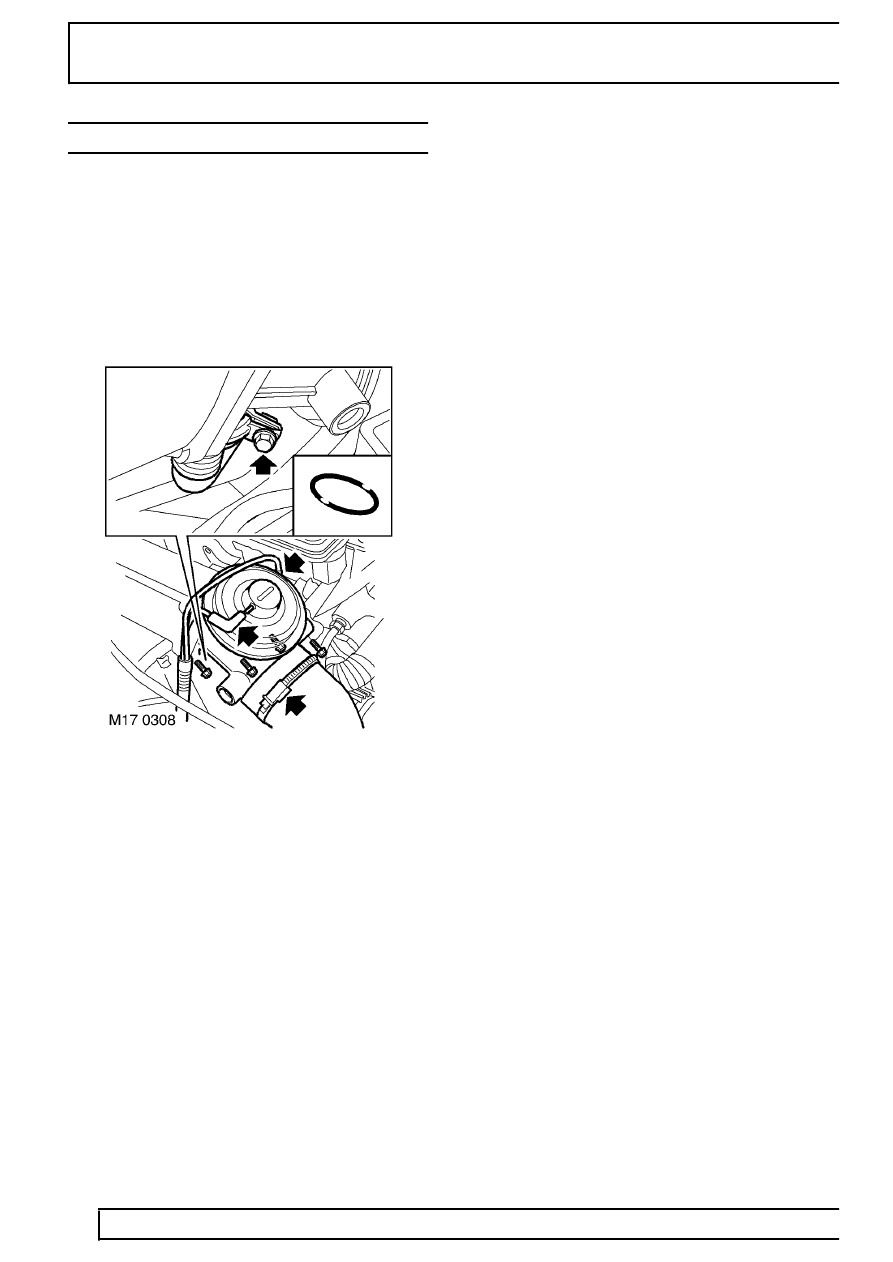

Service repair no - 17.45.01

Remove

1. Release turnbuckles and remove battery cover.
2. Disconnect battery earth lead.
3. Remove 3 bolts and remove engine acoustic

cover.

4. Remove cooling fan coupling. See COOLING

SYSTEM, Repair.

5. Disconnect vacuum hose(s) from EGR valve.
6. Loosen screw and disconnect air intake hose

from EGR valve.

7. Remove screw and remove clamp securing EGR

pipe to EGR valve.

8. Remove 4 bolts securing EGR valve, remove

valve and discard gasket.

9. Discard EGR pipe gasket.

Refit

10. Clean EGR valve and mating faces.
11. Fit new gasket to EGR pipe.
12. Using new gasket, position EGR valve to inlet

manifold fit bolts and tighten to 10 Nm (7 lbf.ft).

13. Fit EGR pipe clamp and tighten screw to 6 Nm

(4.4 lbf.ft).

14. Connect air intake hose to EGR valve and

tighten clip.

15. Connect vacuum hoses to EGR valve.
16. Fit cooling fan coupling. See COOLING

SYSTEM, Repair.

17. Fit engine acoustic cover and tighten bolts to 10

Nm (7 lbf.ft).

18. Connect battery earth lead.
19. Fit battery cover and secure the fixings.
