SOLENOID/MOTOR - FRONT DOOR - ADJUST

ELECTRICAL

1

ADJUSTMENT

HEADLAMPS - ALIGN BEAM

Service repair no - 86.40.17

Check

1. Align suitable beam setting equipment to

headlamp.

2. Ensure headlamp height adjustment switch set

to ’O’ and headlamps switch on.
Headlamp setting = 1.2% below horizontal and
parallel.

Adjust

3. Align beam setting equipment to 2nd headlamp

and adjust 2nd lamp as necessary.

4. Switch off headlamps.
5. Remove beamsetter.

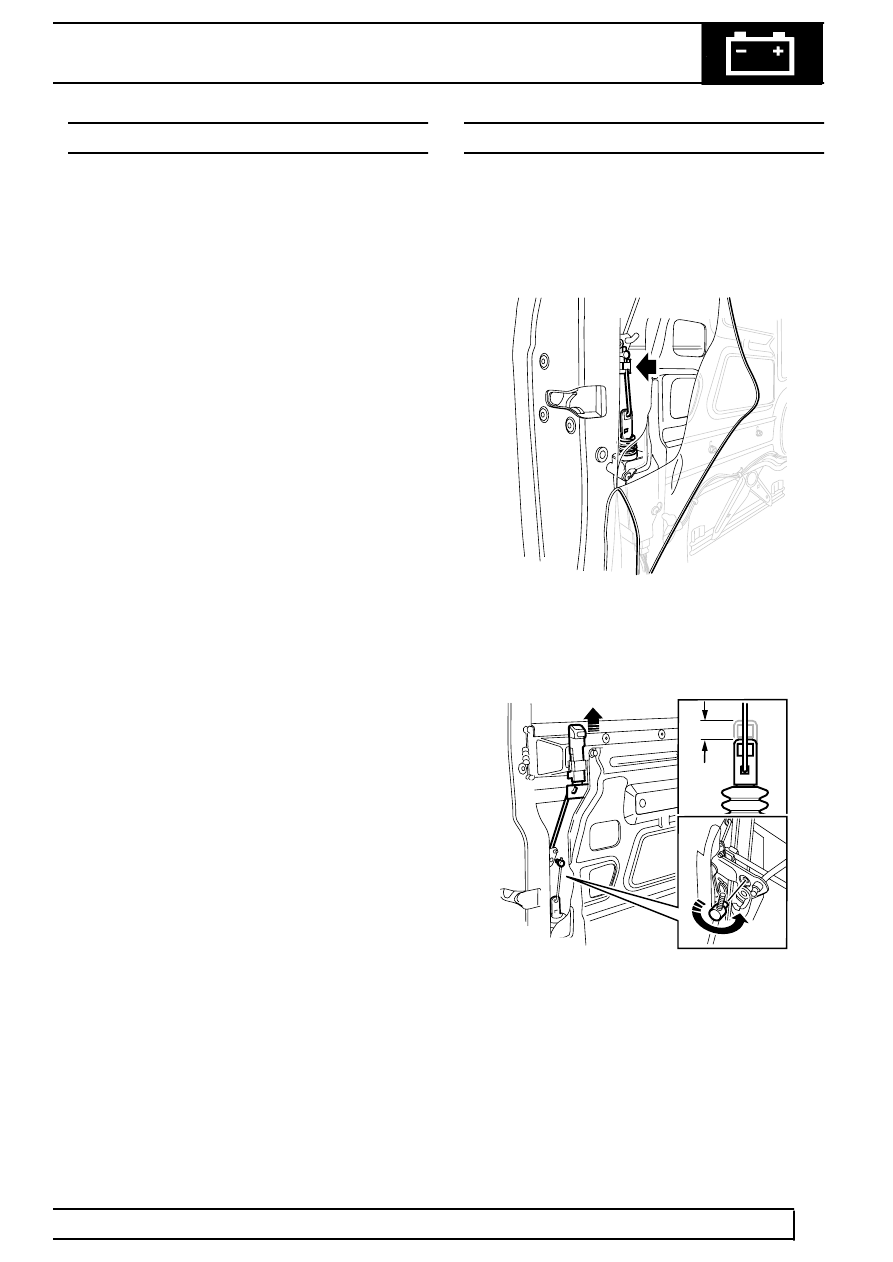

SOLENOID/MOTOR - FRONT DOOR - ADJUST

Service repair no - 86.26.21

Adjust

1. Remove door trim casing. See CHASSIS AND

BODY, Repair.

M86 5629

2. Carefully peel back plastic sheet to expose

mechanism.

3. Release clip and detach solenoid link from latch.

M86 5630

4. Ensure sill button is fully raised.
5. Fully extend solenoid actuator then lower 3.5

mm +/- 1.00 mm.

6. Whilst holding actuator in this position, adjust

length of link, until link pin is aligned with hole in
latch lever.

7. Connect link and secure with clip.
8. Secure plastic sheet.
9. Fit door trim casing. See CHASSIS AND

BODY, Repair.
