RADIATOR (page 2 of 4)

26

COOLING SYSTEM

4

REPAIR

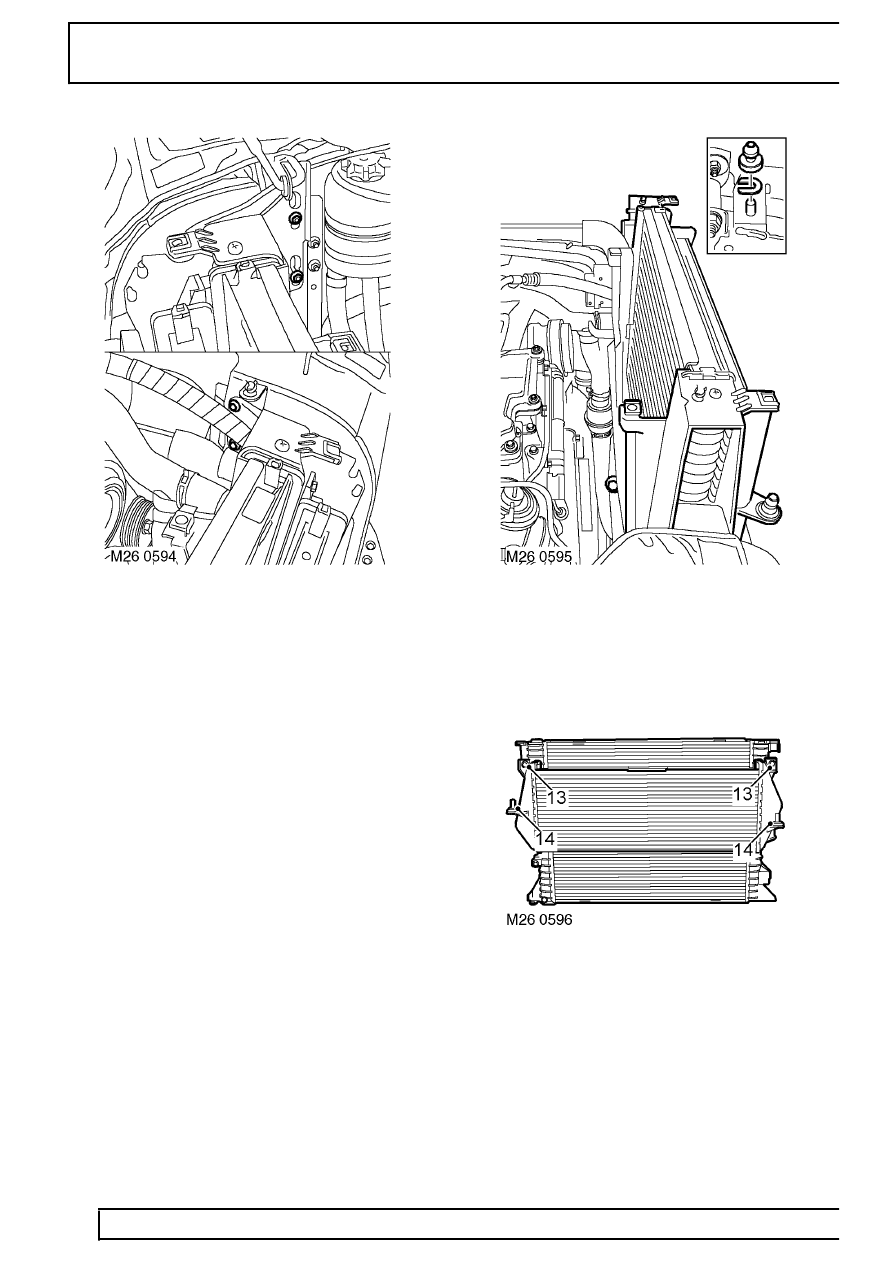

9. Remove 4 bolts securing RH and LH radiator

mounting brackets to body and remove brackets.

10. Release clip and release air hose from

turbocharger inlet pipe.

11. Release bottom hose from bracket on lower

cooling fan cowl.

12. Remove radiator assembly and collect lower

mounting spacers.

13. Remove 2 bolts and remove intercooler from

radiator. Collect 2 nuts from radiator side
brackets.

14. Remove 2 rubber mountings from intercooler.
15. Remove 2 screws and remove lower cooling fan

cowl from radiator.

16. Remove 2 rubber mountings from bottom of

radiator.
