STEP - FOLDING - REAR DOOR

CHASSIS AND BODY

7

REPAIR

Refit

29. Fit bonnet cable grommet.
30. Fit side repeater lamp to wing.
31. Fit headlamp sealing ring, fit headlamp and

tighten screws.

32. Fit headlamp finisher, side and indicator lamps

and tighten screws.

33. Fit grille support bracket and tighten bolt.
34. With assistance, position and align wing to body

and locate bonnet cable to wing.

35. Connect headlamp, indicator, side lamp and side

repeater lamp multiplugs.

36. Fit bolt securing wing to bulkhead.
37. Fit bolts securing wing to ’A’ post.
38. Fit nut and bolt securing support stay to wing.
39. Fit bolt securing inner and outer wing to chassis.
40. Fit bolts securing radiator bracket to wing.
41. Fit bolts securing outer wing to inner wing.
42. Align wing and finally tighten all bolts.
43. Position wheel arch extension to wing, and fit

securing studs.

44. Position PAS reservoir to wing and tighten bolts.
45. Position expansion tank pipe and secure with

studs.

46. Position EGR solenoid and tighten bolts.
47. Position heater air intake seal and fit air intake.
48. Fit heater air intake bracket and tighten bolts.
49. Fit heater air intake grille and tighten screws.
50. Align air cleaner intake elbow, tighten screws

and fit grille.

51. Fit wheel arch liner. See this Section.
52. Position bonnet release cable to lock and tighten

screw.

53. Fit cooling fan cowl.
54. Fit front grille. See this Section.

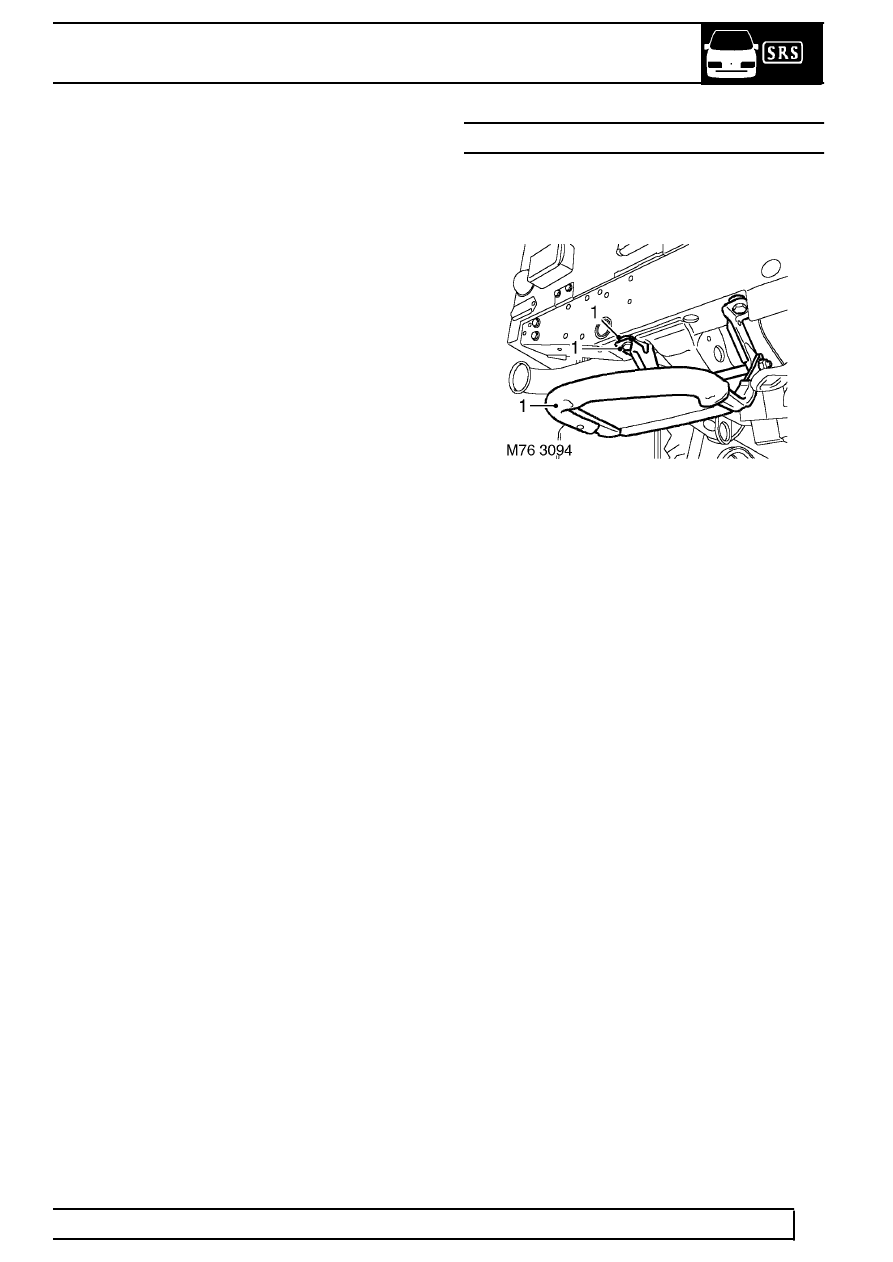

STEP - FOLDING - REAR DOOR

Service repair no - 76.10.41

Remove

1. Remove 2 bolts securing step to chassis

member, remove step and collect spacers.

Refit

2. Position step, fit spacer washers and tighten

bolts.
