SEAT BELT - FRONT

76

CHASSIS AND BODY

12

REPAIR

SEAT BELT - FRONT

Service repair no - 76.73.13

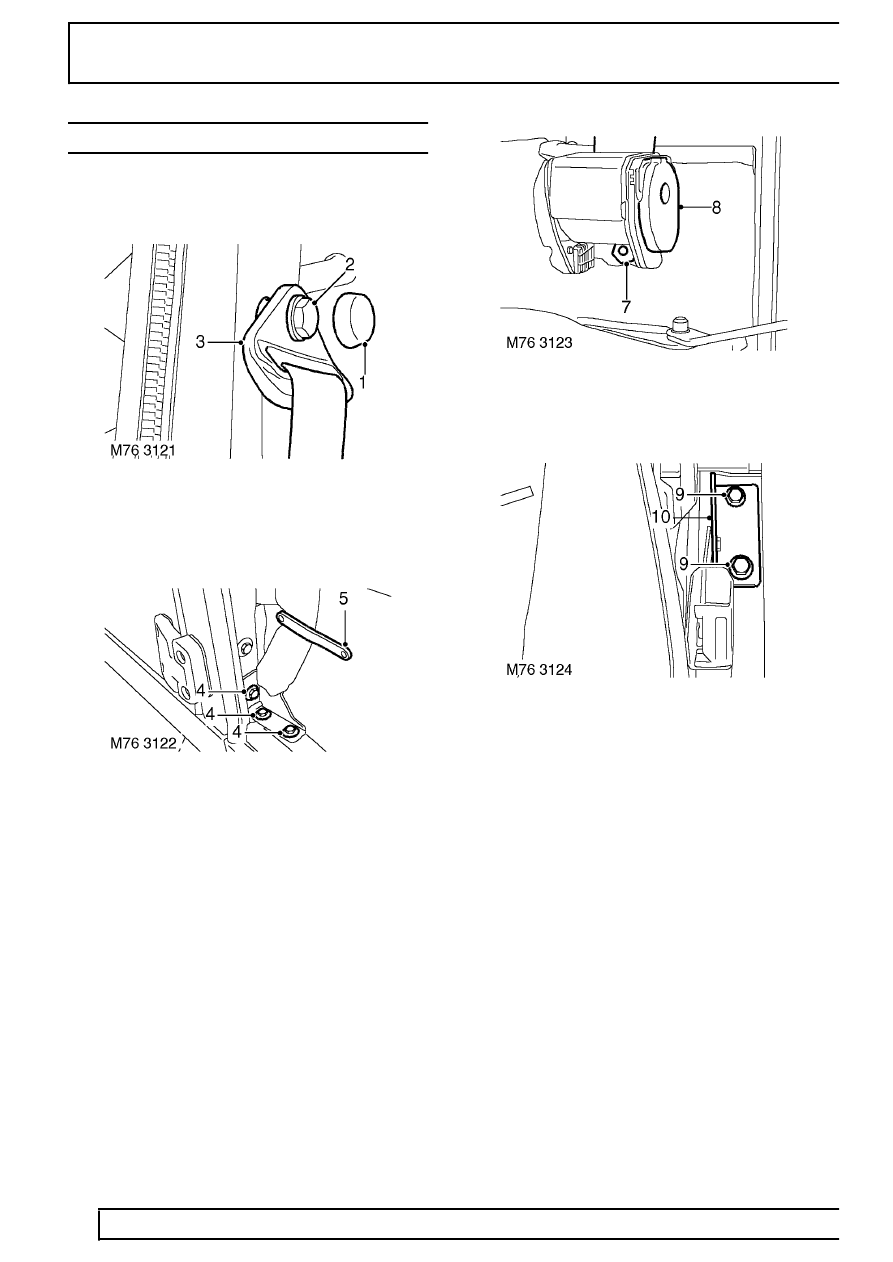

Remove

1. Remove cap from seat belt guide bolt.
2. Remove bolt securing seat belt guide to ’B’ post.
3. Release belt from ’B’ post mounting.

4. Remove 3 bolts securing belt bracket to seat

base.

5. Remove 2 studs securing seat belt retaining clip.
6. Remove retaining clip.

7. Remove bolt securing inertia reel to body.
8. Remove automatic belt assembly.

9. Remove 2 bolts securing stalk to body.

10. Remove stalk.

Refit

11. Position stalk and tighten bolts.
12. Position automatic belt assembly to body and

tighten bolt to 38 Nm

13. Unreel portion of belt.
14. Position bracket to seat base, tighten bolts.
15. Position belt to ’B’ post mounting and tighten bolt

to 32 Nm (24 lbf.ft).

16. Fit cap to bolt head.
17. Position belt retaining clip to seat base and

secure with studs.
