REGULATOR - REAR DOOR GLASS

76

CHASSIS AND BODY

16

REPAIR

COVER - SQUAB - REAR SEAT

Service repair no - 78.90.13

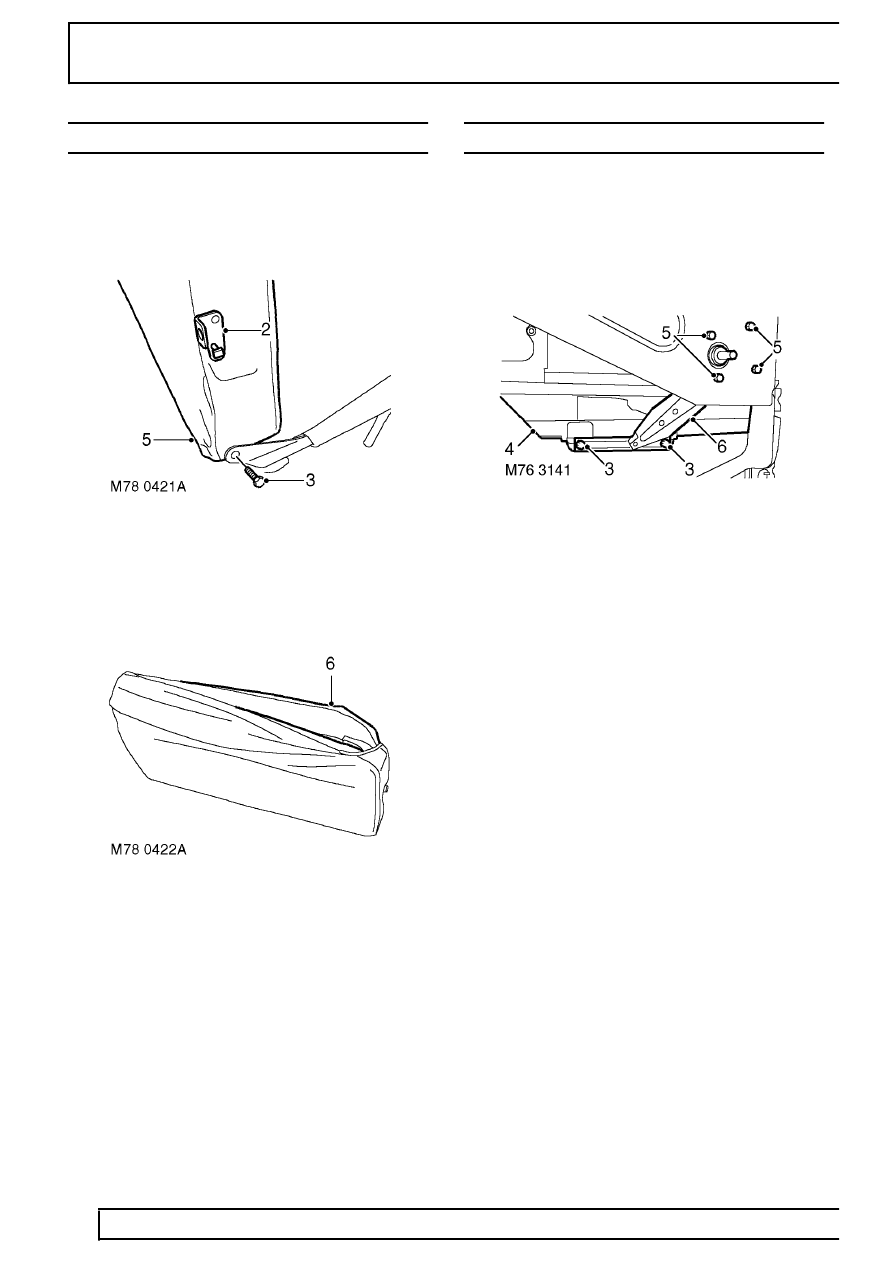

Remove

1. Remove rear seat. See this Section.

2. Remove 2 screws and remove squab striker.
3. Remove 2 bolts securing squab to cushion

frame.

4. Remove squab stop bolt.
5. Remove squab and collect spacer.

6. Release velcro securing squab cover edges and

fold cover over squab pad.

7. Remove squab cover.

Refit

8. Position cover to squab pad, align to its fitted

position and secure velcro.

9. Position and align squab to cushion frame.

10. Fit spacer and tighten securing bolts.
11. Fit and tighten squab stop bolt.
12. Fit squab striker and tighten screws.
13. Fit rear seat. See this Section.

REGULATOR - REAR DOOR GLASS

Service repair no - 76.31.46

Remove

1. Remove rear door trim casing. See this

Section.

2. Carefully release plastic sheet from rear door.

3. Remove 2 bolts securing door glass to regulator.
4. Raise glass and secure with a suitable wedge.
5. Remove 4 bolts securing glass regulator

assembly to door.

6. Manoeuvre regulator through access hole at

bottom of the door.

Refit

7. Clean mating face of regulator and door glass.
8. Lubricate regulator with grease.
9. Position regulator in door and secure with bolts.

10. Remove wedge holding glass and align glass to

regulator.

11. Secure glass to regulator and fit and tighten

bolts.

12. Fit plastic sheet to rear door.
13. Fit rear door trim casing. See this Section.
