PANEL - MOUNTING - REAR DOOR - FROM 02MY (page 2 of 2)

76

CHASSIS AND BODY

26

REPAIR

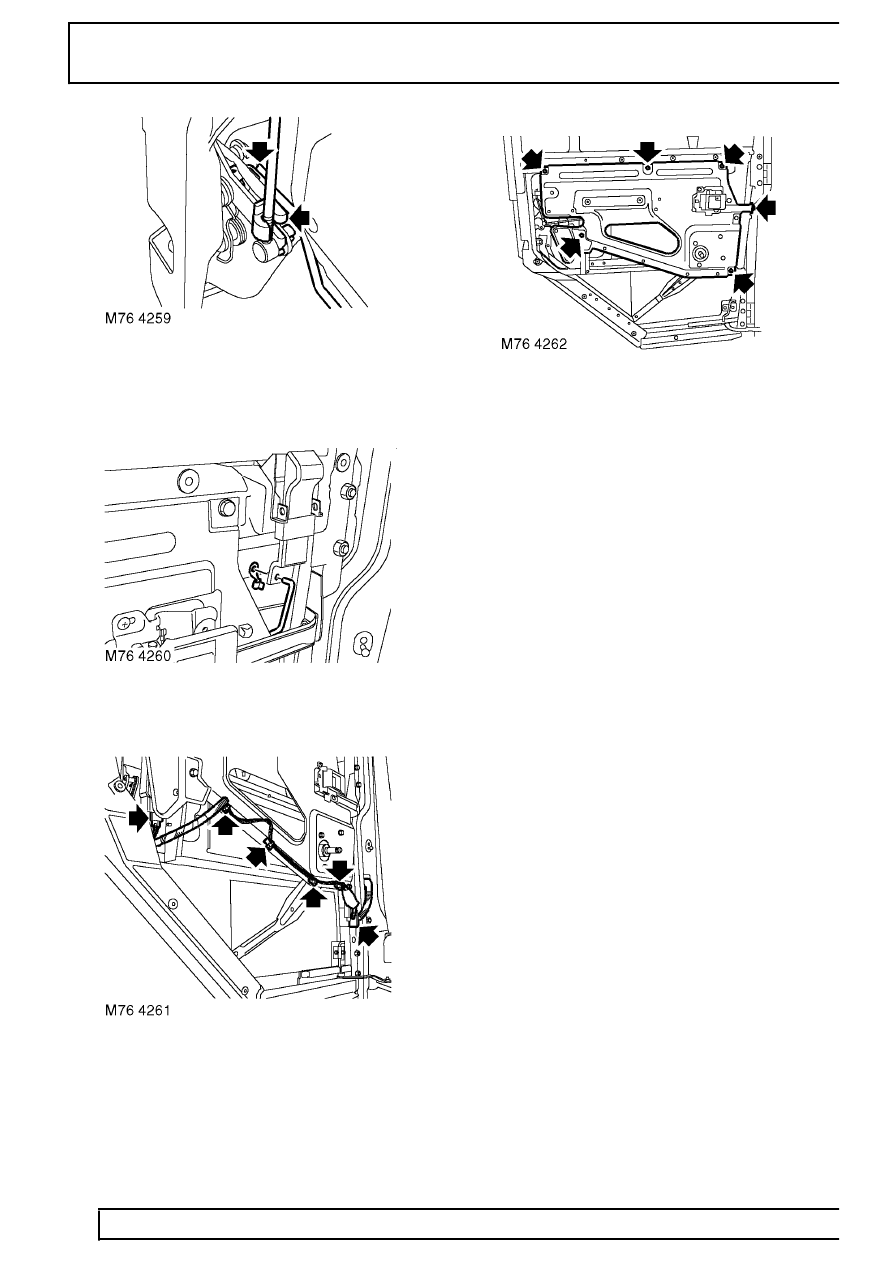

4. Release clip, detach and remove lock solenoid

link.

5. Release clip and disconnect interior handle link

from latch mechanism.

6. Remove clip and disconnect sill button link.

7. Release clips securing harness to panel.
8. Disconnect multiplug from solenoid.
9. Release harness sleeve and withdraw harness

from door.

10. Remove 5 bolts and 1 nut securing panel.
11. Remove panel assembly.

Refit

12. Position door mounting panel assembly, fit bolts

and nut and tighten to 10 Nm (7lbf.ft).

13. Connect multiplug to solenoid.
14. Secure harness clips and sleeve.
15. Connect interior handle link to latch and secure

with clip.

16. Connect link to sill button and fit clip.
17. Fit and secure solenoid link.
18. Remove wedges, lower glass and locate to

regulator. Fit bolts and tighten to 6 Nm (4 lbf.ft).

19. Raise and lower glass to check operation.
20. Fit plastic sheet. See this Section.
