AUXILLIARY SWITCH PANEL

76

CHASSIS AND BODY

18

REPAIR

AUXILLIARY SWITCH PANEL

Service repair no - 76.46.38

Remove

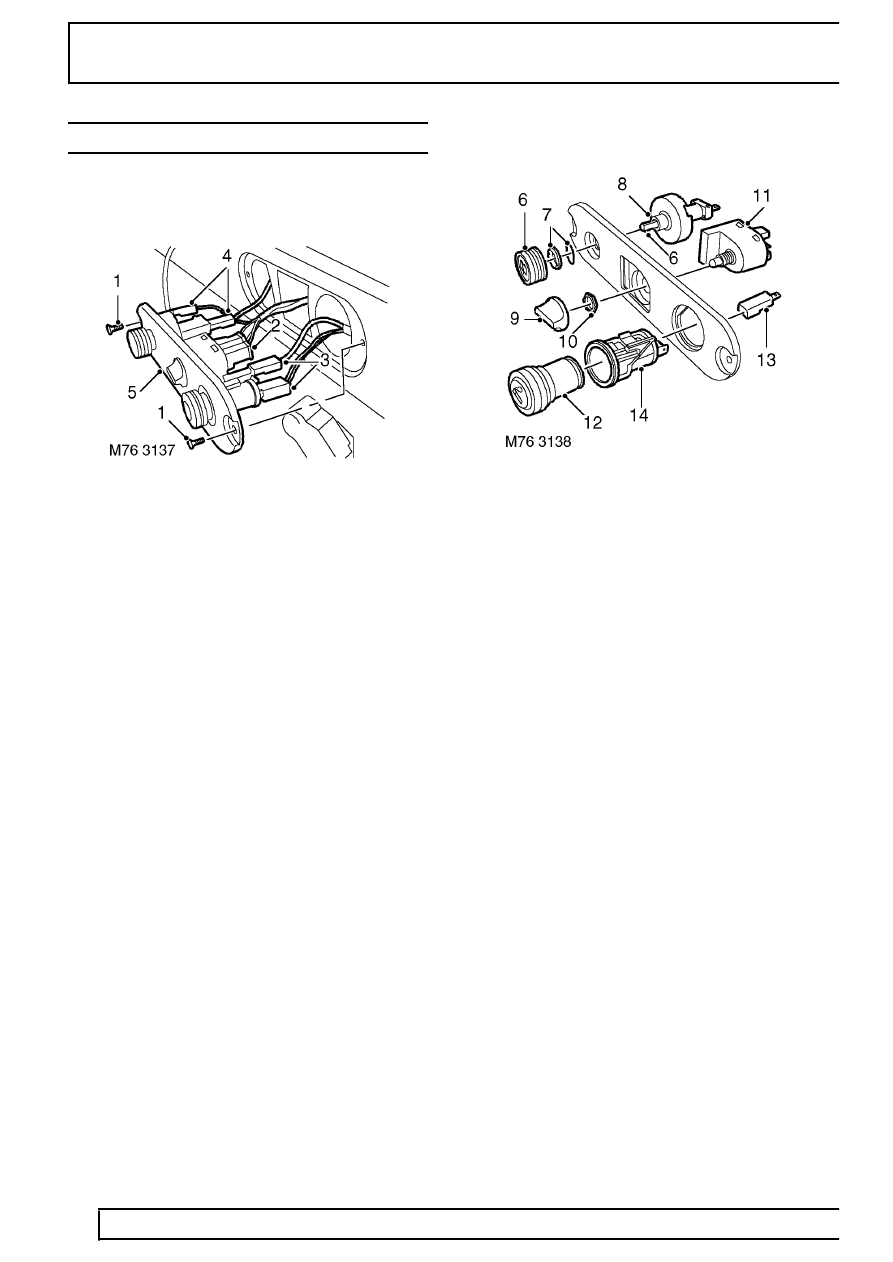

1. Remove 2 screws securing axilliary switch panel

to fascia and collect nuts and washers.

2. Disconnect multiplug from headlamp Levelling

switch.

3. Disconnect multiplug and Lucar from cigar

lighter.

4. Noting their fitted position, disconnect 4 Lucars

from rear wash wipe switch.

5. Remove switch panel.

Do not carry out further dismantling if
component is removed for access only.

6. Release pin securing rear wash wipe knob to

switch and remove knob.

7. Remove locknut securing rear wash wipe switch

to panel.

8. Remove rear wash wipe switch.
9. Remove knob from headlamp levelling switch.

10. Remove locknut securing headlamp switch to

panel.

11. Remove headlamp levelling switch.
12. Remove element from cigar lighter.
13. Release bulb holder from cigar lighter.
14. Release cigar lighter from tags and remove from

panel.

15. Fit cigar lighter to panel and locate tags.
16. Fit bulb holder to cigar lighter.
17. Fit element to cigar lighter.
18. Fit headlamp levelling switch to panel and

secure with locknut.

19. Fit knob to headlamp levelling switch.
20. Fit rear wash wipe switch to panel and secure

with locknut.

21. Fit knob to rear wash wipe switch, ensuring pin

is correctly located.

Refit

22. Position auxilliary switch panel to fascia and

connect 4 Lucars to rear wash wipe switch.

23. Connect multiplug and Lucar to cigar lighter.
24. Connect multiplug to headlamp levelling switch.
25. Fit auxilliary switch panel to fascia and secure

with screws.
