COMPRESSOR

AIR CONDITIONING

1

REPAIR

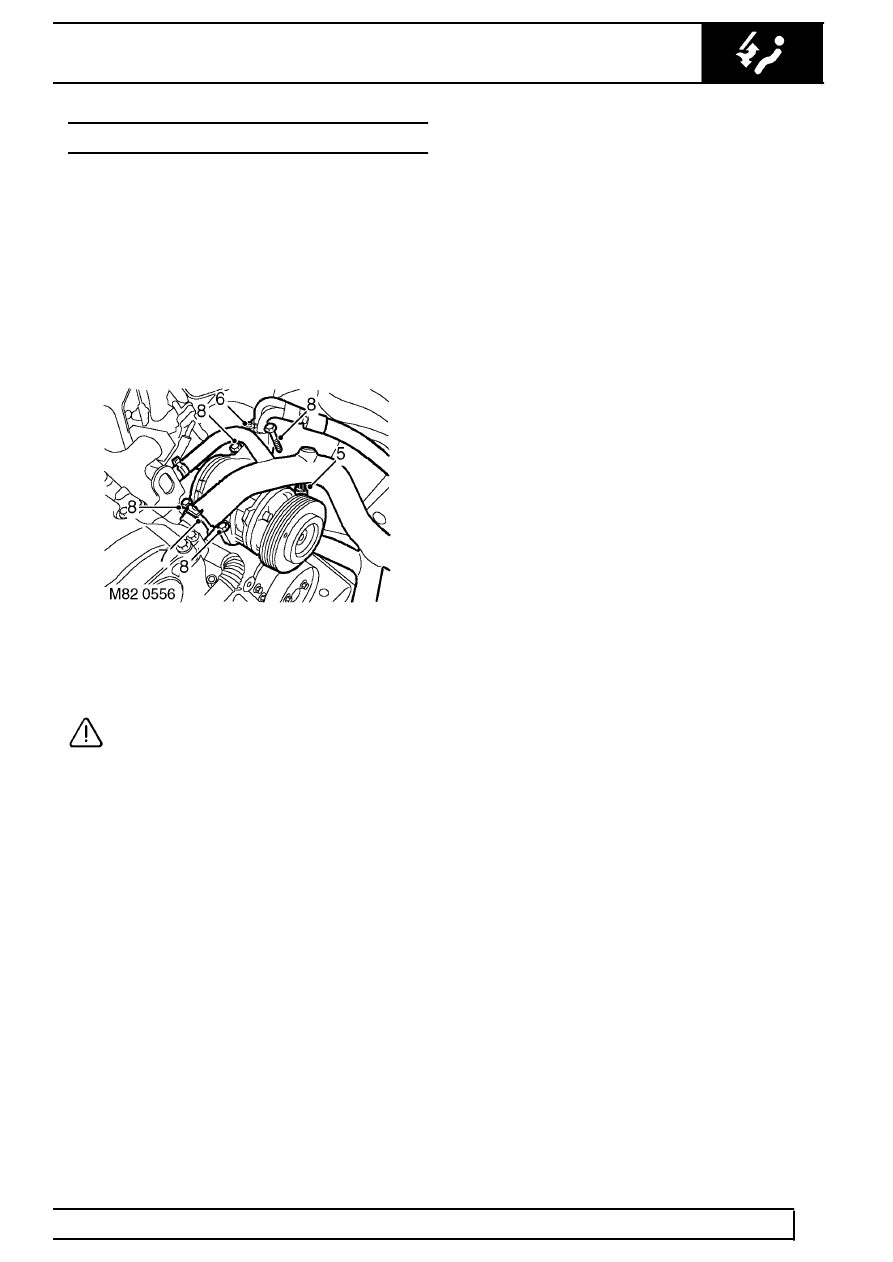

COMPRESSOR

Service repair no - 82.10.20

Remove

1. Remove engine acoustic cover. See ENGINE ,

Repair.

2. Depressurise A/C system. See Adjustment.
3. Remove auxiliary drive belt. See

ELECTRICAL, Repair.

4. Drain cooling system. See COOLING

SYSTEM, Adjustment.

5. Disconnect multiplug from compressor.
6. Remove 2 bolts securing air conditioning pipes

to compressor and discard ’O’ rings.

CAUTION: Immediately cap all air
conditioning pipes to prevent ingress of
dirt and moisture into the system.

7. Release clips and disconnect top hose from

coolant elbow and heater pipe.

8. Remove 4 bolts securing compressor to

mounting bracket.

9. Remove compressor.

Refit

10. Position compressor to mounting bracket and

tighten bolts to 25 Nm (18 lbf.ft) .

11. Remove caps from compressor and pipe

connections.

12. Clean compressor and pipe connections.
13. Lubricate new ’O’rings with refrigerant oil and fit

to compressor.

14. Position A/C pipes to compressor and tighten

bolts to 9 Nm (7 lbf.ft) .

15. Connect multiplug to compressor.
16. Position top hose and secure with clips.
17. Refill cooling system. See COOLING SYSTEM,

Adjustment.

18. Fit auxiliary drive belt. See ELECTRICAL,

Repair.

19. Recharge A/C system. See Adjustment.
20. Fit engine acoustic cover. See ENGINE ,

Repair.
