H001 Ignition switch
- Make
- Fiat
- Model
- Ulysse Factory Service Manual
- Year
- 2002–2010
- Section
- Manual electric controls › H001 Ignition switch
Connectors and pin-outsH001 Ignition switch
H001 Ignition switch
| Wiring | Colour |
|---|---|
| See 20 DASHBOARD | NERO |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Sec. | Colour | Node | Connect. | Pin | |
| 1 | 0,5 | 1065 | See M001G BODY COMPUTER (DASHBOARD) | 4 | |
| 2 | 0,5 | BE00 | See M001D BODY COMPUTER (DASHBOARD) | 5 | |
| 3 | 0,5 | 1025 | See M001G BODY COMPUTER (DASHBOARD) | 6 | |

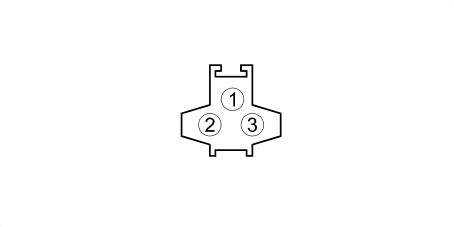

H001A – Front
| Wiring | Colour |
|---|---|
| See 12 FRONT | VERDE |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Sec. | Colour | Node | Connect. | Pin | |
| 1 | 6,0 | G - BM07 | See B001G ENGINE COMPARTMENT JUNCTION UNIT (FRONT) | 7 | |
| 2 | 1,5 | BG - C2100 | See I030 BRAKE PEDAL SWITCH | 1 | |
| 2 | 2,5 | L - CBSM | See B001C ENGINE COMPARTMENT JUNCTION UNIT | 9 | |
| 3 | 2,5 | B - D | See B001C ENGINE COMPARTMENT JUNCTION UNIT | 1 | |
| Wiring | Colour |
|---|---|
| See 12 FRONT | VERDE |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Sec. | Colour | Node | Connect. | Pin | |
| 1 | 6,0 | G - BM07 | See B001G ENGINE COMPARTMENT JUNCTION UNIT (FRONT) | 7 | |
| 2 | 1,5 | BG - C2100 | See I030 BRAKE PEDAL SWITCH | 1 | |
| 2 | 2,5 | L - CBSM | See B001C ENGINE COMPARTMENT JUNCTION UNIT | 9 | |
| 3 | 2,5 | G - D2 | See J006 STARTING IMMOBILIZER RELAY (CAE) | 3A | |
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Diameter | Colour | Node | Connector | Pin | |
| 1 | BM07 | B001G | 7 | ||
| 2 | C2100 | See I030 BRAKE PEDAL SWITCH(FRONT) | 1 | ||
| 2 | CBSM | B001C | 9 | ||
| 3 | D | B001C | 1 | ||
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Diameter | Colour | Node | Connector | Pin | |
| 1 | BM07 | B001G | 7 | ||
| 2 | C2100 | See I030 BRAKE PEDAL SWITCH(FRONT) | 1 | ||
| 2 | CBSM | B001C | 9 | ||
| 3 | D | B001C | 1 | ||
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Diameter | Colour | Node | Connector | Pin | |
| 1 | BM07 | B001G | 7 | ||
| 2 | C2100 | See I030 BRAKE PEDAL SWITCH(FRONT) | 1 | ||
| 2 | CBSM | B001C | 9 | ||
| 3 | D | B001C | 1 | ||
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Diameter | Colour | Node | Connector | Pin | |
| 1 | BM07 | B001G | 7 | ||
| 2 | C2100 | See I030 BRAKE PEDAL SWITCH(FRONT) | 1 | ||
| 2 | CBSM | B001C | 9 | ||
| 3 | D | B001C | 1 | ||
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Diameter | Colour | Node | Connector | Pin | |
| 1 | BM07 | B001G | 7 | ||
| 2 | C2100 | See I030 BRAKE PEDAL SWITCH(FRONT) | 1 | ||
| 2 | CBSM | B001C | 9 | ||
| 3 | D2 | See J006 STARTING IMMOBILIZER RELAY (CAE)(FRONT) | 3A | ||
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Diameter | Colour | Node | Connector | Pin | |
| 1 | BM07 | B001G | 7 | ||
| 2 | C2100 | See I030 BRAKE PEDAL SWITCH(FRONT) | 1 | ||
| 2 | CBSM | B001C | 9 | ||
| 3 | D2 | See J006 STARTING IMMOBILIZER RELAY (CAE)(FRONT) | 3A | ||
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Diameter | Colour | Node | Connector | Pin | |
| 1 | BM07 | B001G | 7 | ||
| 2 | C2100 | See I030 BRAKE PEDAL SWITCH(FRONT) | 1 | ||
| 2 | CBSM | B001C | 9 | ||
| 3 | D2 | See J006 STARTING IMMOBILIZER RELAY (CAE)(FRONT) | 3A | ||
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Diameter | Colour | Node | Connector | Pin | |
| 1 | BM07 | B001G | 7 | ||
| 2 | C2100 | See I030 BRAKE PEDAL SWITCH(FRONT) | 1 | ||
| 2 | CBSM | B001C | 9 | ||
| 3 | D2 | See J006 STARTING IMMOBILIZER RELAY (CAE)(FRONT) | 3A | ||

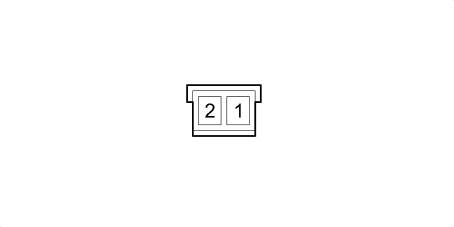

H001B – Front
| Wiring | Colour |
|---|---|
| See 12 FRONT | NERO |
| Pin | Cable | Destination | |||
|---|---|---|---|---|---|
| Sec. | Colour | Node | Connect. | Pin | |
| 1 | 4 | BG - ABSI | See M001C BODY COMPUTER (FRONT) | 1 | |
| 2 | 4 | S - CBSI | See M001C BODY COMPUTER (FRONT) | 2 | |
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Wiring | Colour |
|---|---|
| See 12 FRONT |
| Wiring | Colour |
|---|---|
| See 12 FRONT |
