INSPECTING (page 3 of 7)

STEERING

5

OVERHAUL

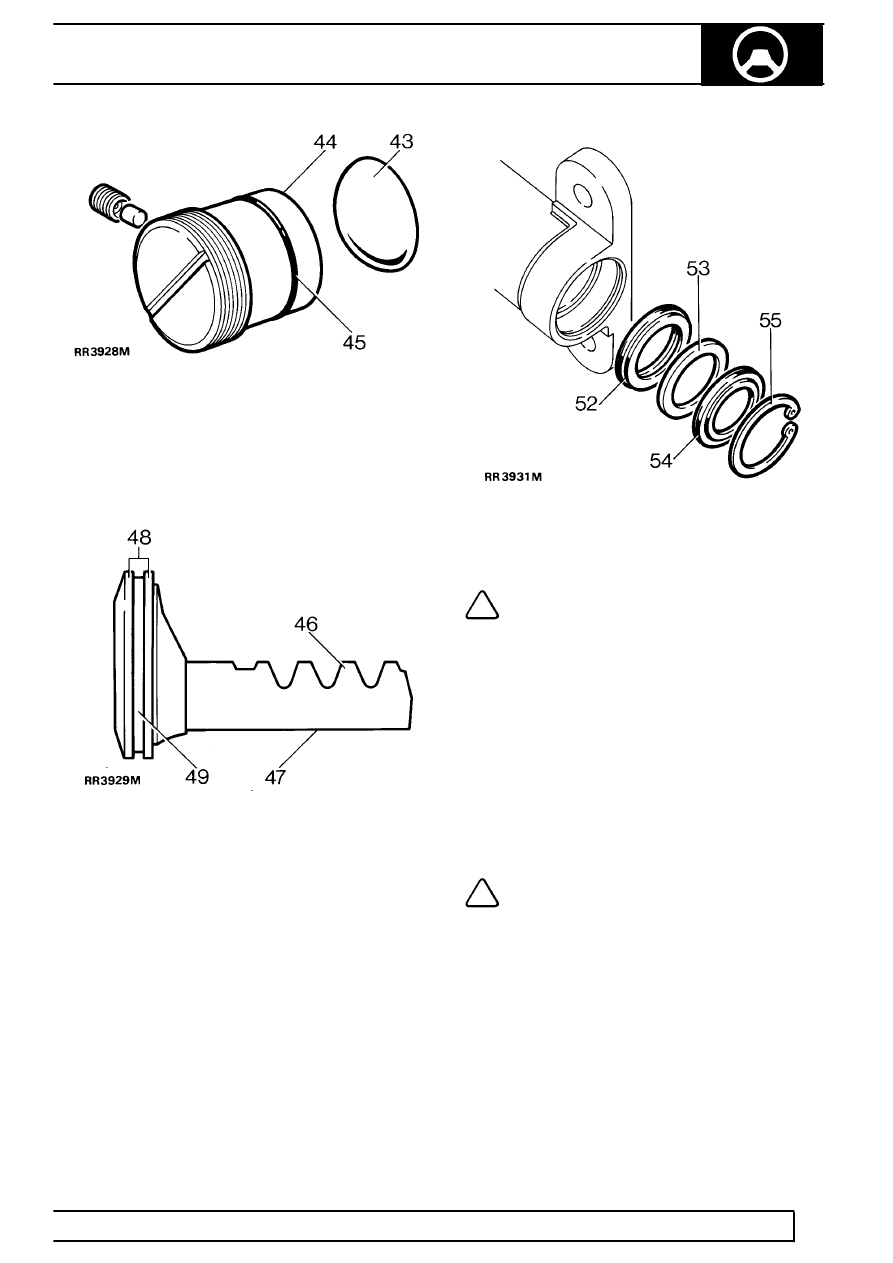

Rack thrust pad and adjuster

43. Examine thrust pad for scores.
44. Examine adjuster for wear in pad seat.
45. Fit new sealing ring to rack adjuster.

Rack and piston

46. Examine for excessive wear on rack teeth.
47. Ensure thrust pad bearing surface is free from

scores and wear.

48. Ensure piston outer diameters are free from

burrs and damage.

49. Examine seal and ring groove for scores and

damage.

50. Fit new ring to piston. Warm nylon seal and fit to

piston.

51. Slide piston assembly into cylinder with rack

tube outwards.

Reassemble

NOTE: When fitting replacement oil seals
lubricate with recommended fluid and
ensure absolute cleanliness.

Sector shaft oil seal

52. Fit oil seal, lip side first.
53. Fit extrusion washer.
54. Fit dust seal, lipped side last.
55. Fit circlip.

Fitting valve and worm assembly

56. Refit original shims and inner bearing cup. Use

Petroleum Jelly to aid assembly.

NOTE: If original shims are not used, fit
shims of 0.76 mm thickness.

57. Fit inner cage and bearings assembly.
58. Fit valve and worm assembly.
59. Fit outer cage and bearings assembly.
60. Fit outer bearing cup.
