INSPECTING (page 2 of 7)

57

STEERING

4

OVERHAUL

Valve and worm assembly

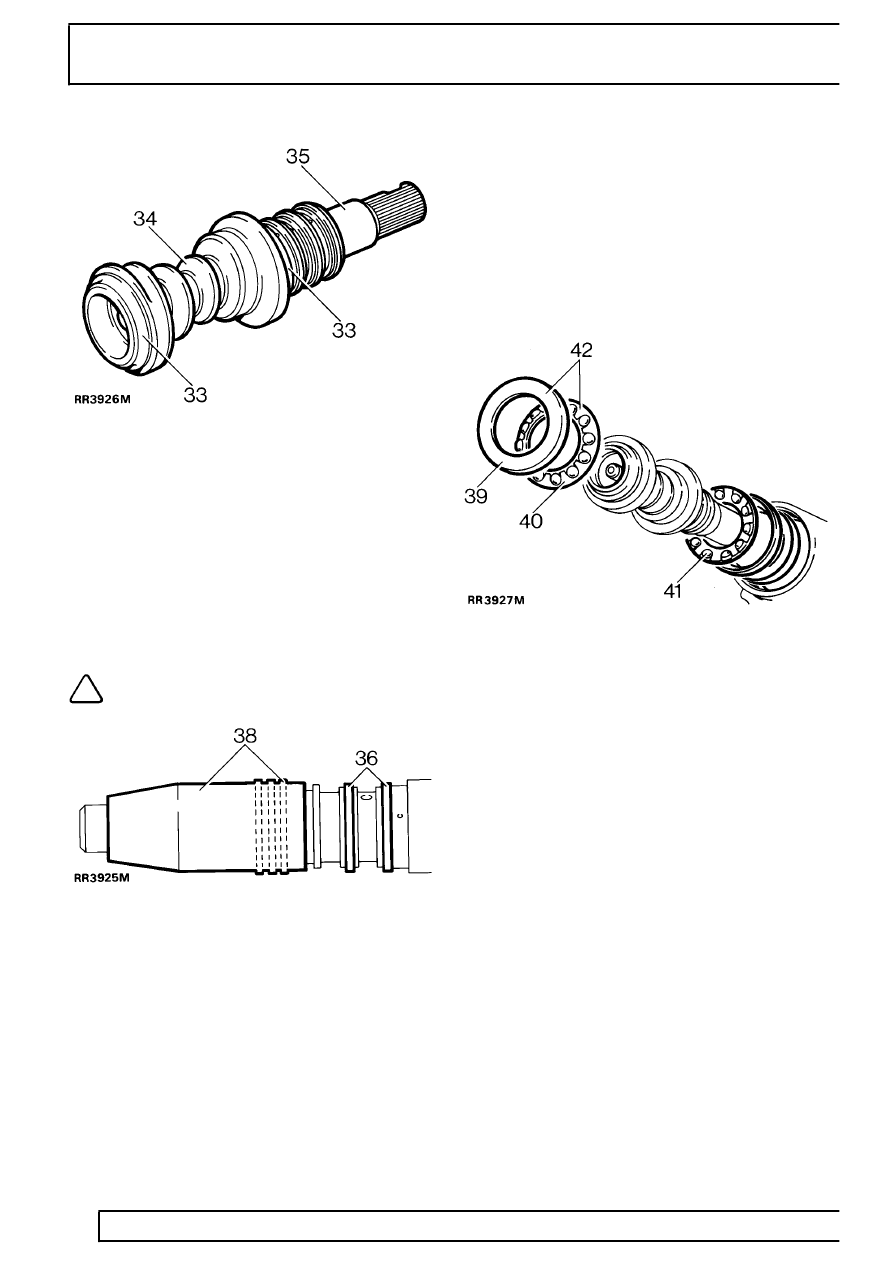

33. Examine bearing areas for wear. The areas must

be smooth and not indented.

34. Examine worm track which must be smooth and

not indented.

35. Check for wear on torsion bar assembly pin. No

free movement should exist between input shaft
and torsion bar or between torsion bar and
worm.

NOTE: Any sign of wear makes it essential
to fit new valve and worm assembly.

36. Examine valve rings for cuts, scratches and

grooves. The valve rings should be free to rotate
in grooves.

37. If required, replace all three rings, using ring

expander LRT-57-019. The expander will not
pass over rings already fitted. Remove rings to
allow access without damaging seal grooves.

38. Warm rings and expander tool to aid assembly.

Fit rings to expander, slide expander over valve
and worm assembly. In turn fit rings to their
grooves. Remove expander, slide valve and
worm assembly into ring compressor
LRT-57-020 and allow to cool.

Ball bearing and cage assemblies

39. Examine ball races and cups for wear and

general condition.

40. If ball cage has worn against bearing cup, fit

replacements.

41. Bearing balls must be retained by cage.
42. Bearing and cage repair is carried out by

complete replacement of assembly.
