INSPECTING

STEERING

3

OVERHAUL

INSPECTING

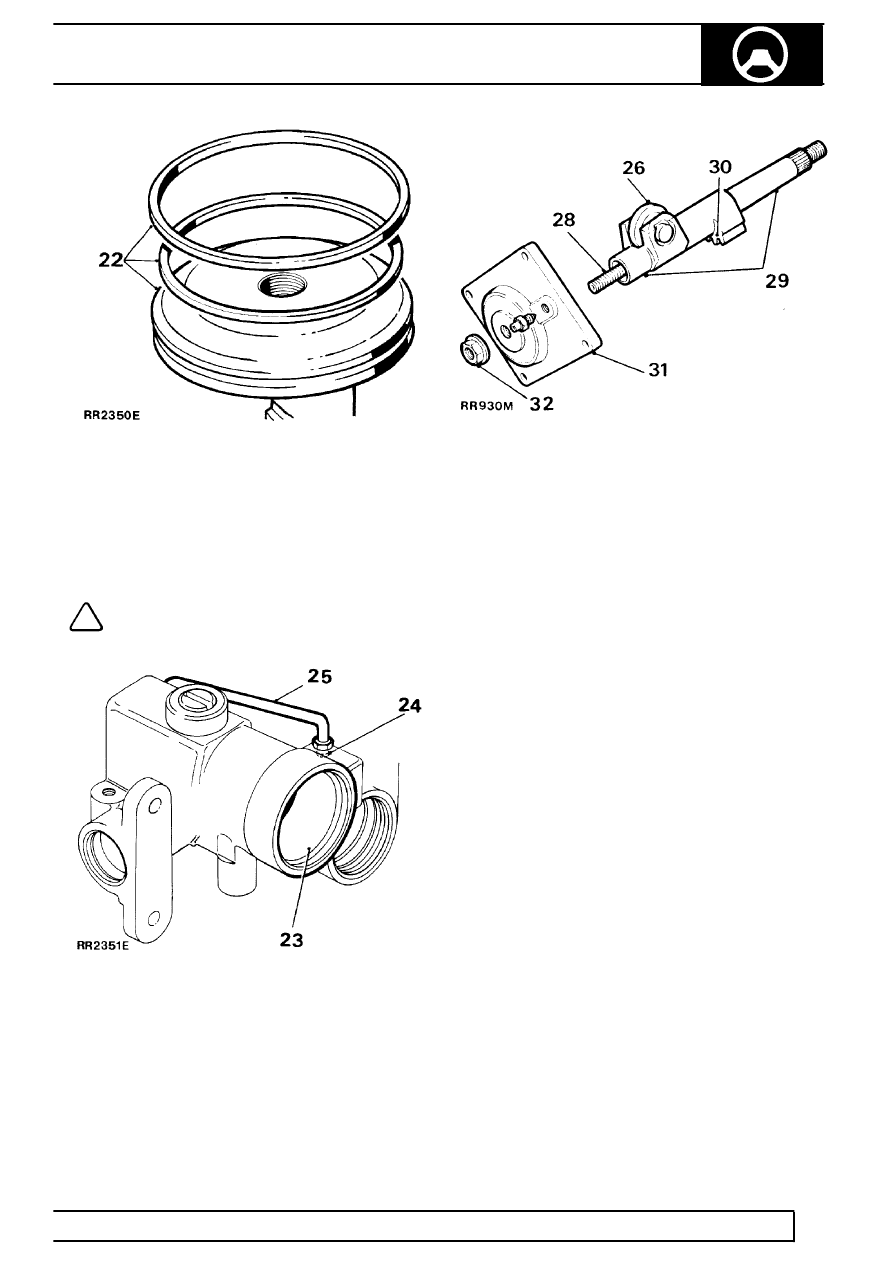

Piston

22. Discard all rubber seals and obtain

replacements.

NOTE: A rubber seal is fitted behind
plastic ring on rack piston. Discard seal
and plastic ring.

Steering box casing

23. Examine piston bore for scoring and wear.
24. Examine feed tube.
25. Fit a new feed tube if damaged. Tighten union to

22 Nm (16 lbf/ft).

Sector shaft assembly

26. Check there is no side play on roller.
27. If side play on roller exists fit a new sector shaft.
28. Check condition of adjuster screw threads.

Check adjuster end float. Fit new adjuster if end
float exceeds 0.15 mm.

29. Examine bearing areas on shaft for excessive

wear.

30. Examine gear teeth for uneven or excessive

wear.

Sector shaft cover assembly

31. Inspect cover and bearing. If worn or damaged,

fit a new steering box.

Sector shaft adjuster locknut

32. The locknut is also a fluid seal. Fit new nut at

overhaul.
